SDR-LW 3980 用于多通道雷达相位测量
雷达阵列对相位同步一致性的要求极为严格：精确的多通道测试，能有效识别和校准温度变化、器件老化、互耦效应等因素造成的相位误差，确保雷达在全寿命周期内维持最优工作状态。
基于SDR-LW 3980的八通道软件无线电相参设备成功实现了LFM（线性调频）雷达信号在多通道环境下的同步收发，并对多通道收发状态下的相位一致性进行了充分验证。系统利用SDR的灵活可编程优势，结合上位机的高效管控，为多通道LFM雷达信号处理及阵列研究提供了完整解决方案。
系统概述
本系统基于SDR（软件无线电）架构设计，具有灵活的可重构性和软件定义功能，在通用性和扩展性方面具有一定优势。系统支持多通道测试，相位同步精度<1°，能够在一定程度上改善传统矢量网络分析仪在多通道扩展、动态测试和测试效率方面的局限，可用于雷达、MIMO系统等场景的研发测试。
系统采用PC+SDR协同架构，融合工业级计算平台与软件无线电硬件优势，专为宽带信号实时处理设计。主机与SDR板卡之间采用PCIe Gen3 x8高速互连架构，通道理论带宽高达8GB/s，全面消除传统千兆/万兆网口传输瓶颈，实现亚毫秒级端到端数据转发延迟。该系统通过高速数据通路实现多通道同步采集与处理，支持相控阵雷达测试、电子战验证等高端应用，在保证＜1°相位精度的同时，提供200MHz/通道的瞬时带宽，可作为传统网络分析仪的有效替代方案。
系统组成

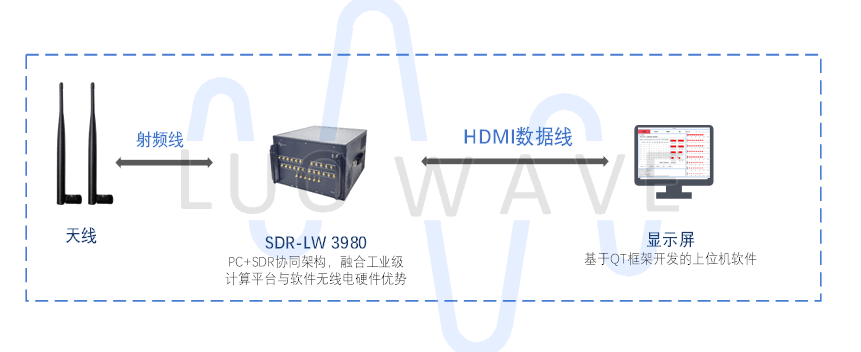

本系统硬件部分由16根天线、1台SDR-LW 3980、1个显示屏等组成，软件部分为基于QT框架开发的上位机软件，即一站式参数配置与数据分析平台。
技术参数
系统指标参数
1.处理器：Intel i9-12900K（多核/高主频，适合实时信号处理）
2.网络接口：40Gbps SFP+（高速数据回传）
3.内存：64GB DDR4（大数据缓存处理）
4.存储：2TB SSD（高速数据落盘）
5.发射通道：8路（支持MIMO/相控阵）
6.发射带宽：450MHz/通道（宽带信号生成）
7.接收通道：8路（同步采集/波束成形）
8.接收带宽：200MHz/通道（宽带信号捕获）
9.ADC精度：16bit（高动态接收）
10.DAC精度：14bit（高保真发射）
11.频率范围：75MHz-6GHz（全频段覆盖）
12.相位同步：支持（多通道同步应用基础）
上位机功能
上位机软件：基于QT开发，主要功能：
1.参数配置：支持频率/增益/通道等硬件参数灵活设置
2.数据管理：多通道IQ数据实时读写与批量存储
3.信号分析：实时频谱/时域波形/载波等可视化
4.系统监控：设备状态实时显示与运行日志记录
5.跨平台支持：兼容Windows/Linux系统
硬件平台
SDR-LW 3980
SDR-LW 3980是武汉珞光电子有限公司最新推出的一款8通道高性能SDR(软件无线电)独立设备，由板载处理器、FPGA和射频前端组成。FPGA采用资源丰富、用户可编程的Xilinx MPSoC ZU11EG。该SDR设备内置Ubuntu系统，并集成GNU Radio等应用软件。
SDR-LW 3980具有8个发射通道和8个接收通道，支持单通道200MHz的瞬时带宽，内置Intel i9高性能主机，主机与SDR板卡之间采用PCIe Gen3 x8高速互连，构建了全链路高吞吐、低延迟的数据处理通路。设备的8通道支持相参同步功能，相位同步精度<1°，在实际应用中能提供卓越的相位一致性和协同工作能力，适用于 5G 通信、雷达信号处理、卫星通信和空间谱测向等多种复杂的无线通信系统。
系统上位机软件

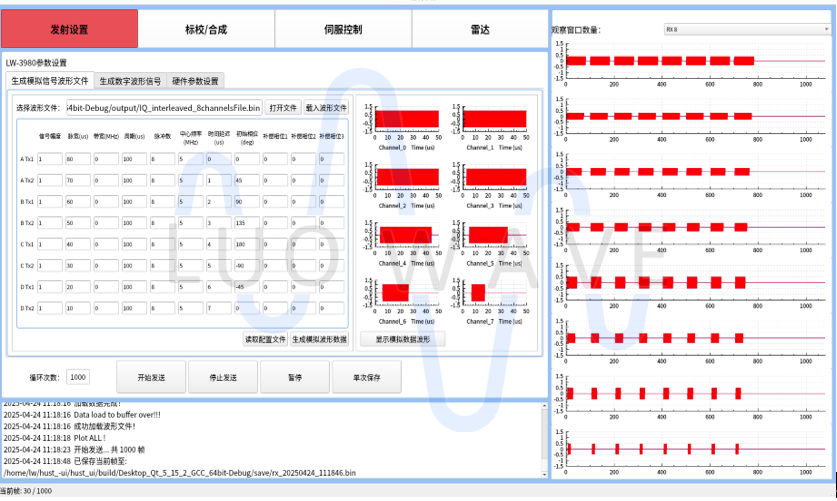

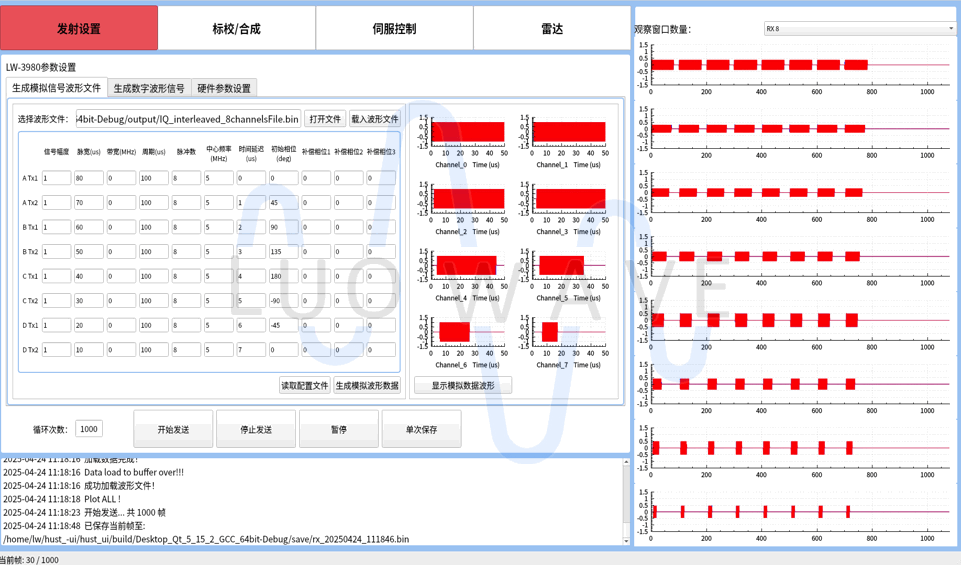

基于QT框架开发的上位机软件，提供直观的人机交互界面，不仅支持对SDR硬件的参数配置（如频率、增益、工作模式、通道管理等），还实现了对多通道数据的实时写入、读取与批量保存，保障了实验数据的高效采集与后续分析。界面支持信号可视化展示、状态监控、日志输出等多种功能，便于用户灵活控制设备、直观查看收发信号及实时运行状态。
多通道收发状态下相位一致性验证
测试设备
软件无线电设备SDR-LW 3980
等长同轴射频线缆
测试方法

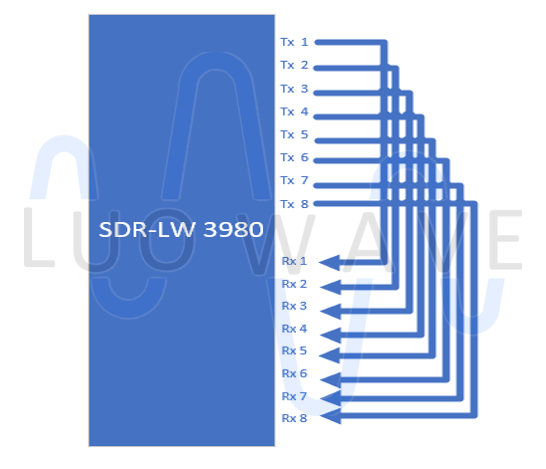

为验证SDR-LW 3980在多通道收发状态下的相位一致性与长期稳定性，采用收发链路自回头法进行系统性测试。

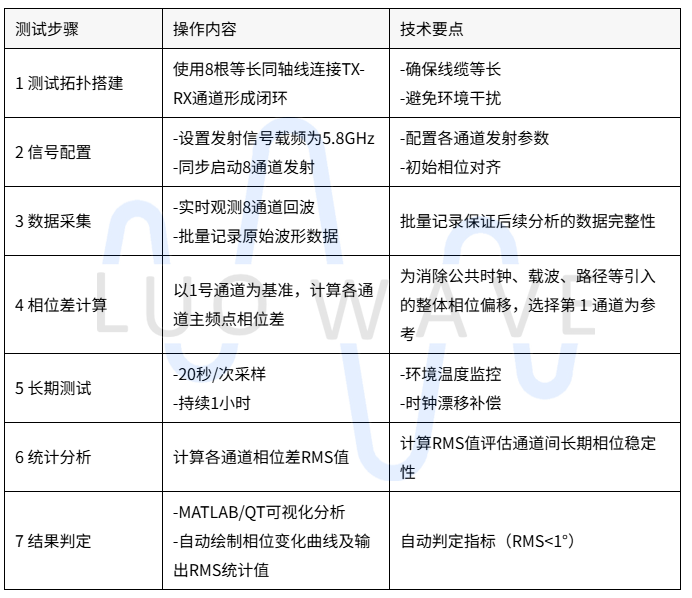

测试流程
测试结果

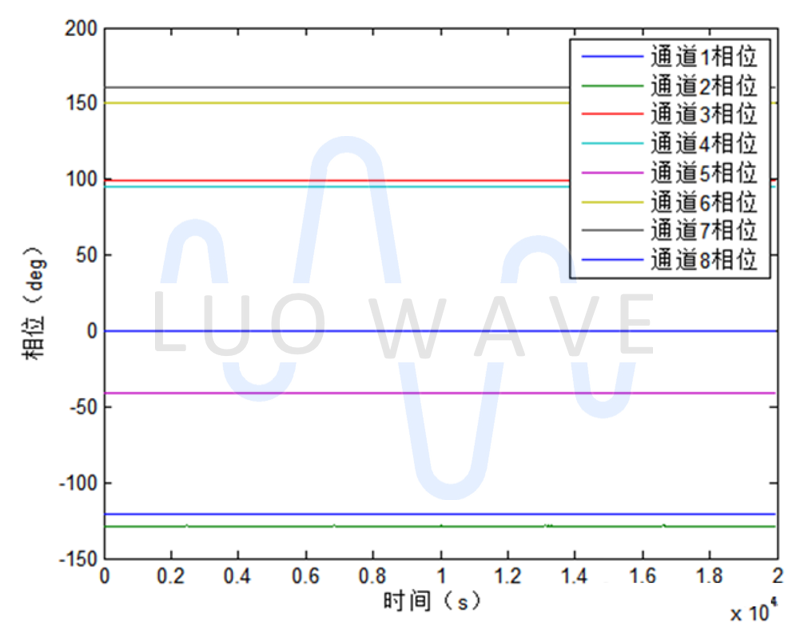

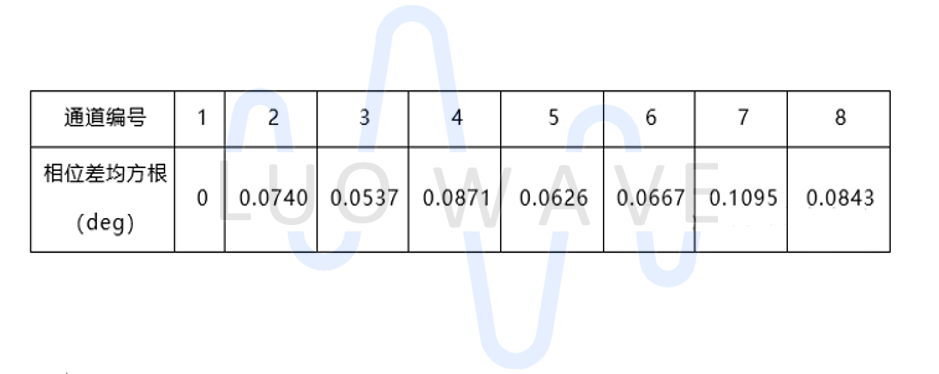

测试结果：6小时内，发射通道和接收通道各自的相位漂移均小于1°。
典型应用场景
--创新性--矢量网络分析仪（VNA）的替代方案
--大规模MIMO系统研发与验证
--雷达信号采集与回放
--宽带频谱监测与信号识别
--现场实时信号处理与边缘智能
--复杂无线环境下的多系统协同
