产品简介

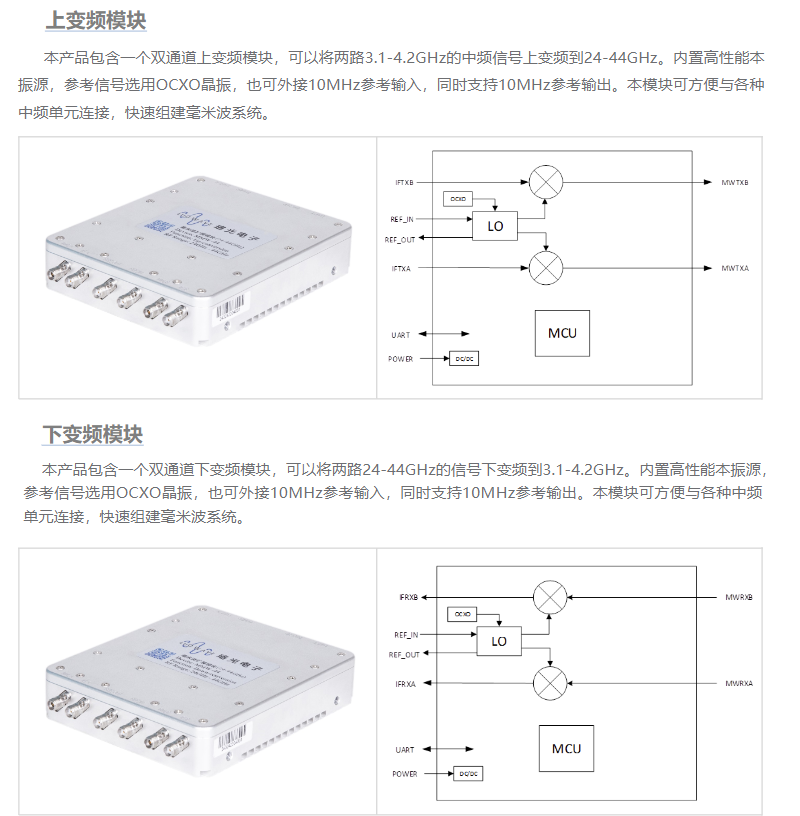

上变频模块
本产品包含一个双通道上变频模块，可以将两路3.1～4.2GHz的中频信号上变频到24～44GHz。内置高性能本振源，参考信号选用OCXO晶振，也可外接10MHz参考输入，同时支持10MHz参考输出。本模块可方便与各种中频单元连接，快速组建毫米波系统。
注意事项
本模块只完成变频功能，组建系统时根据需要外接滤波器使用。
中频输入功率必须确保小于5dBm，与USRP-LW等配合使用时务必外接20dB衰减器。
下变频模块
本产品包含一个双通道下变频模块，可以将两路24～44GHz的信号下变频到3.1～4.2GHz。内置高性能本振源，参考信号选用OCXO晶振，也可外接参考输入。本模块可方便与各种中频单元连接，快速组建毫米波系统。
注意事项
本模块只完成变频功能，组建系统时根据需要外接滤波器使用。
中频输入功率必须确保小于5dBm，与USRP-LW等配合使用时务必外接20dB衰减器。
技术参数

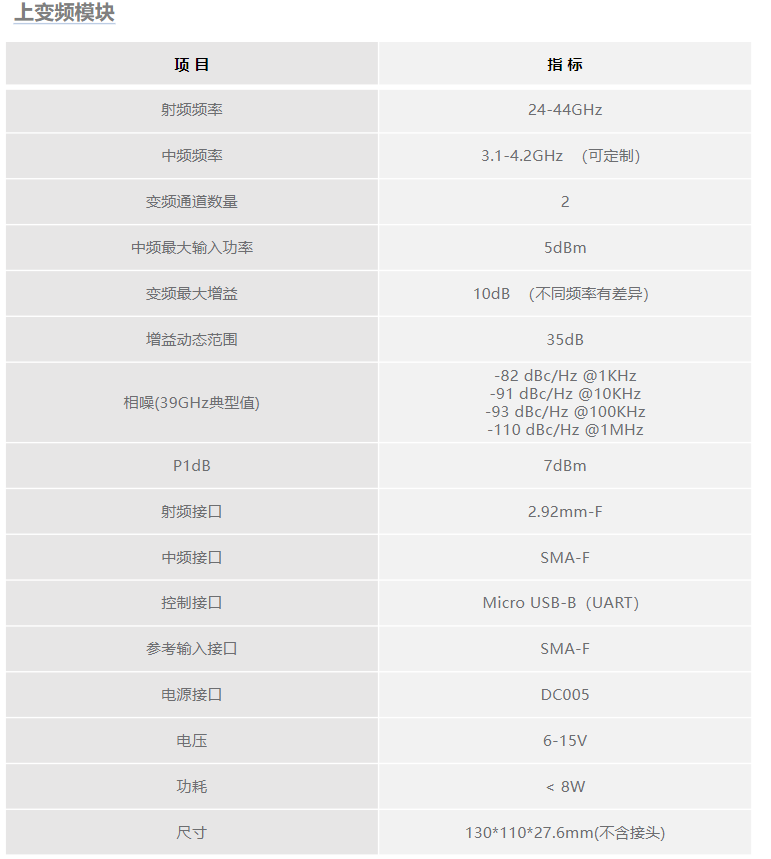

上变频模块指标与接口
| 项目 | 指标 |
|---|---|
| 射频频率 | 24～44GHz |
| 中频频率 | 3.1～4.2GHz（可定制） |
| 变频通道数量 | 2 |
| 中频最大输入功率 | 5dBm |
| 变频最大增益 | 10dB（不同频率有差异） |
| 增益动态范围 | 35dB |
| 相噪（39GHz典型值） | -82 dBc/Hz @1KHz -91 dBc/Hz @10KHz -93 dBc/Hz @100KHz -110 dBc/Hz @1MHz |
| P1dB | 7dBm |
| 射频接口 | 2.92mm-F |
| 中频接口 | SMA-F |
| 控制接口 | Micro USB-B (UART) |
| 参考输入接口 | SMA-F |
| 电源接口 | DC005 |
| 电压 | 6～15V |
| 功耗 | <8W |
| 尺寸 | 130×110×27.6mm（不含接头） |

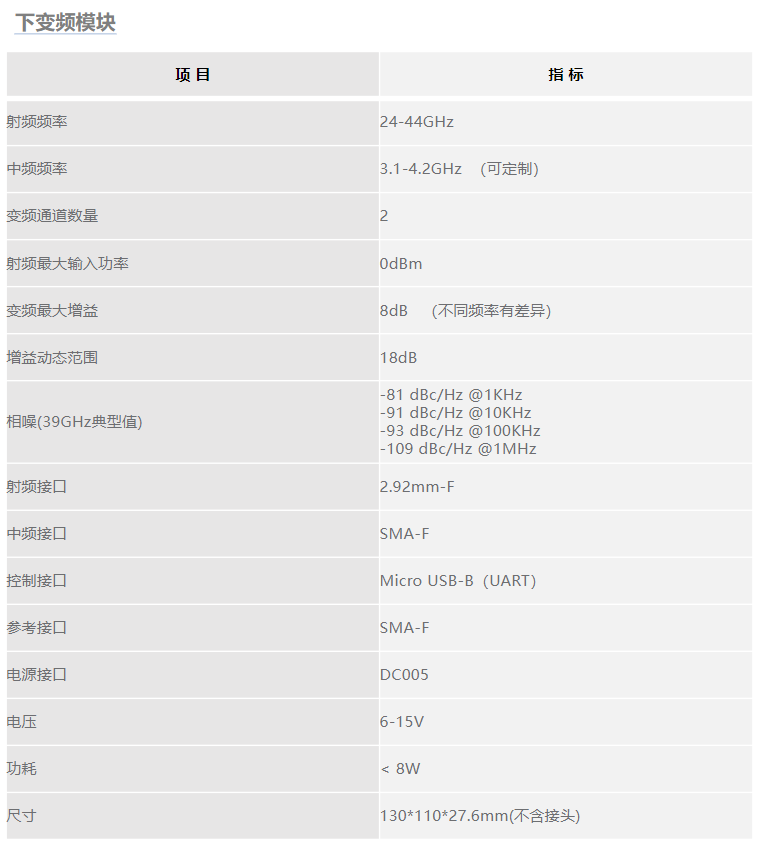

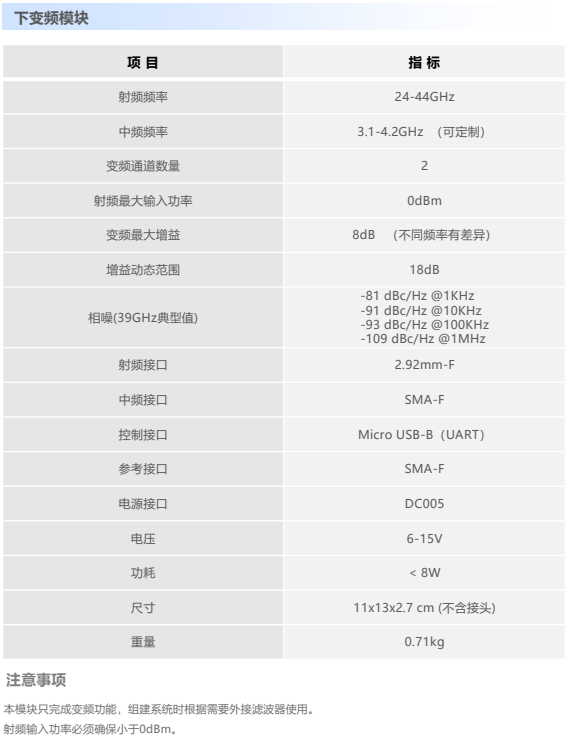

下变频模块指标与接口
| 项目 | 指标 |
|---|---|
| 射频频率 | 24～44GHz |
| 中频频率 | 3.1～4.2GHz （可定制） |
| 变频通道数量 | 2 |
| 中频最大输入功率 | 0dBm |
| 变频最大增益 | 8dB （不同频率有差异） |
| 增益动态范围 | 18dB |
| 相噪（39GHz典型值） | -81 dBc/Hz @1KHz -91 dBc/Hz @10KHz -93 dBc/Hz @100KHz -109 dBc/Hz @1MHz |
| 射频接口 | 2.92mm-F |
| 中频接口 | SMA-F |

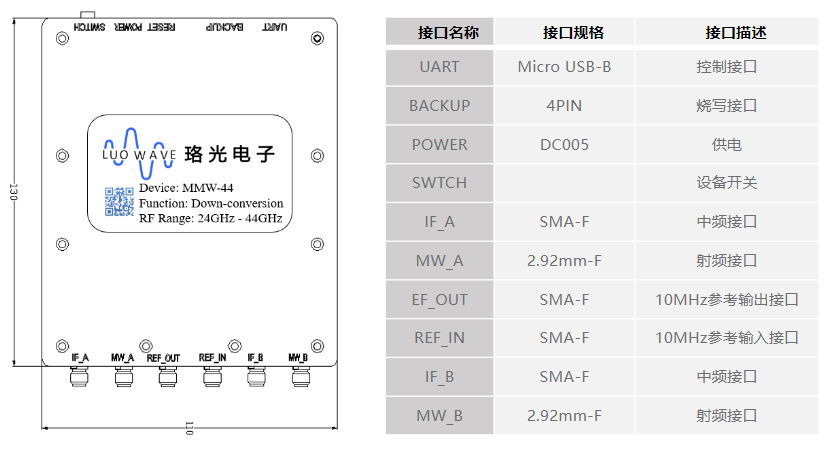

| 控制接口 | Micro USB-B (UART) |
| 参考接口 | SMA-F |
| 电源接口 | DC005 |
| 电压 | 6～15V |
| 功耗 | <8W |
| 尺寸 | 130×110×27.6mm（不含接头） |
