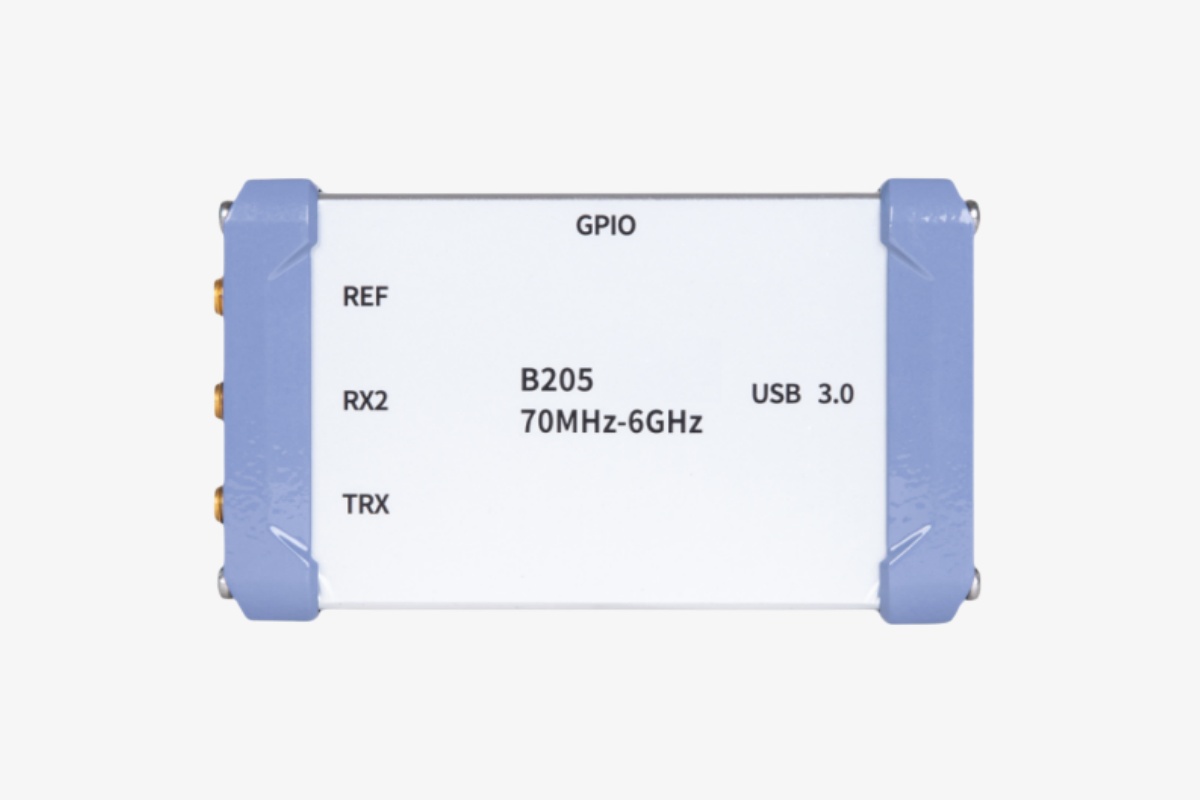

USRP-LW B205

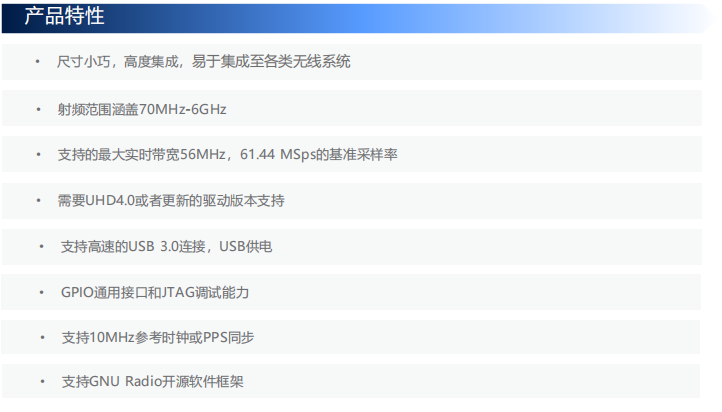

●  尺寸小巧,高度集成,射频范围涵盖70MHz-6GHz

●  支持的最大实时带宽56MHz、61.44MS/s的基准采样率

●  可编程的Spartan6XC6SLX150FPGA

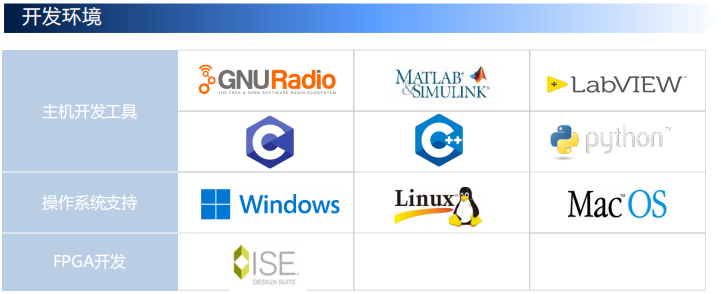

●  开源的UHD支持多种框架

●  支持GNU Radio开源软件框架

●  需要UHD3.9.2或者更新的驱动版本支持

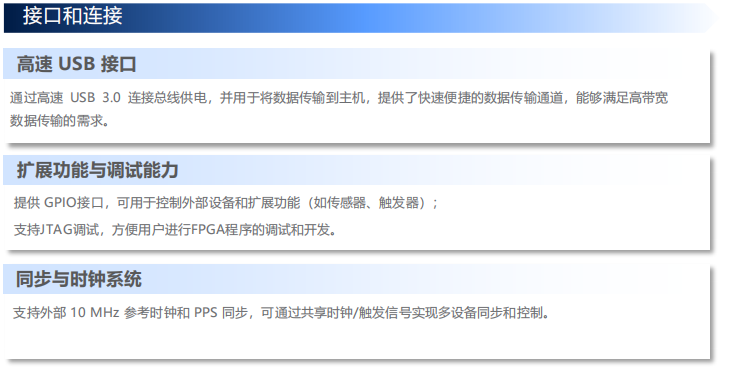

●  支持高速的USB3.0连接USB供电

●  GPIO通用接口和JTAG调试能力

●  支持10MHz参考时钟或PPS同步

产品简介

USRP-LW B205mini是一个6.1×9.7×1.5cm的小尺寸的工业级软件无线电设备。

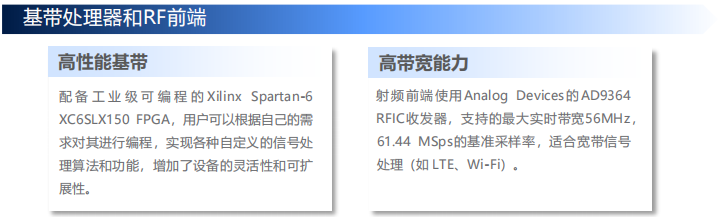

该设备具有工业级可编程的Xilinx Spartan-6 XC6SLX150 FPGA,发射前端采用ADI的AD9364射频集成电路,该芯片支持70MHz到6GHz的射频范围和56MHz的瞬时带宽,是一款高性价比的一收一发的收发器。

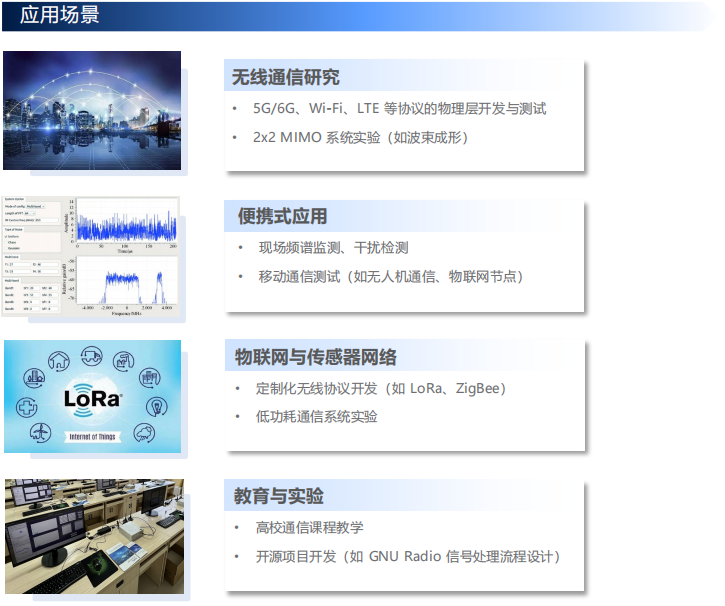

 应用方案:

4G&5G小基站解决方案

5G毫米波通信系统解决方案

GNSS模拟平台解决方案

大规模MIMO阵列解决方案

反无人机电子对抗侦察系统解决方案

基于USRP的通感一体化解决方案

射频记录与回放系统解决方案

视频传输系统解决方案

小型探测雷达系统解决方案

战术数据链Link11仿真系统解决方案

战术数据链Link16仿真系统解决方案

智能超表面通信系统解决方案

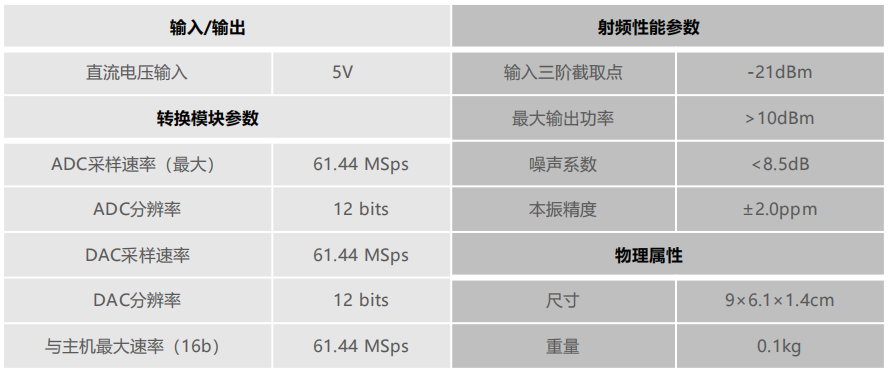

技术参数

输入/输出射频性能参数
直流电压输入5V输入三级截取点-21dBm
最大输出功率>10dBm噪声系数<8.5dB
转换模块参数
ADC采样速率(最大)61.44 MSps本振精度±2.0ppm
ADC分辨率12 bits尺寸11×6.5×2 cm
DAC采样速率61.44 MSps重量0.14kg
DAC分辨率12 bits

与主机最大速率(16b)61.44 MSps
