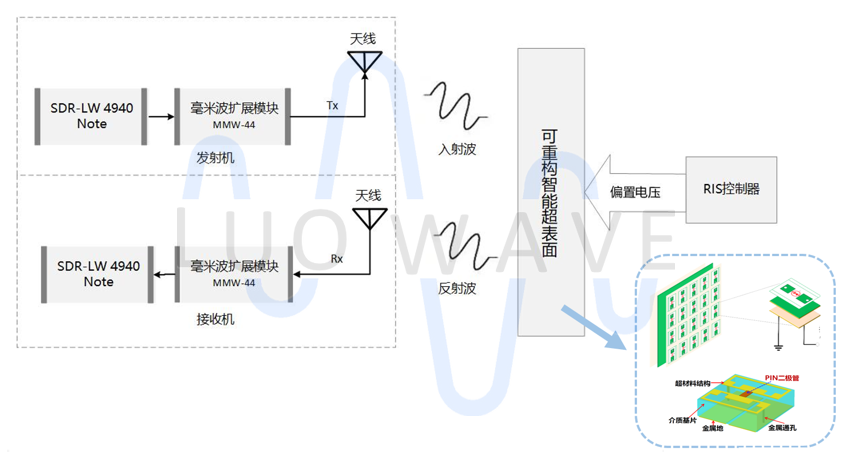

6G智能超表面通信系统由SDR-LW 4940 Note软件定义无线电（配备毫米波扩展模块）及可重构智能超表面RIS组成。系统工作时，SDR-LW 4940 Note首先生成OFDM调制信号，经射频前端放大后通过天线辐射；RIS控制器根据实时信道状态动态调整超表面单元参数，精确控制信号反射波束的方向与相位，有效增强目标接收点的信号质量；SDR-LW 4940 Note的接收通道随后捕获经RIS调控反射的信号，并由其内置工控机完成信号检测、解调与译码处理，最终实现高质量的可靠通信。整个系统构建了完整的智能反射通信链路。

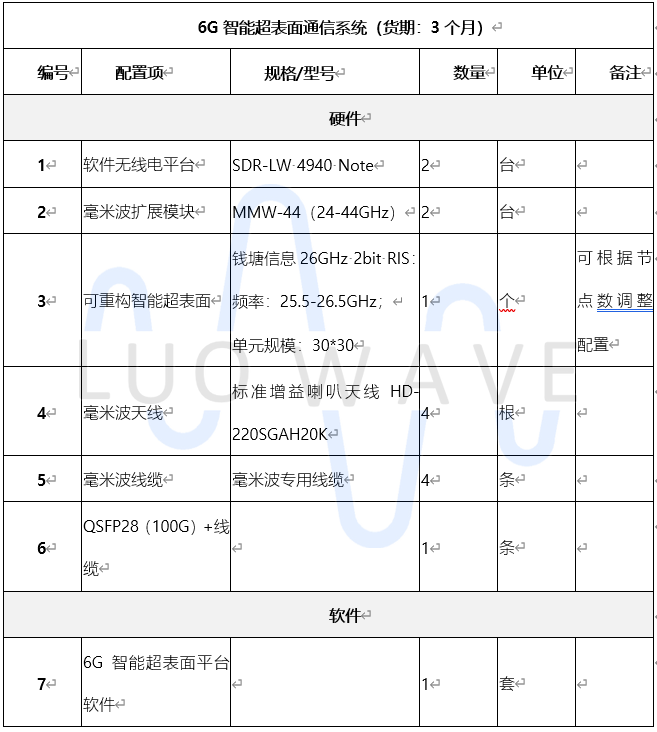

（1）两台可编程SDR（SDR-LW 4940 Note）

宽频段、大带宽、四通道独立软件无线电平台SDR-LW 4940 Note设备，承担数模转换与射频端收发功能，以及基带信号实时处理与高速数据传输。

信号处理与发射由SDR-LW 4940 Note一体机配合毫米波扩展模块共同完成，实现从基带信号生成、调制编码到毫米波射频发射的完整处理链路，最终通过喇叭天线辐射无线信号。

接收端通过天线捕获RIS反射信号，由SDR-LW 4940 Note一体机结合毫米波扩展模块完成信号接收、毫米波下变频及基带处理，最终通过解调与解码恢复原始数据，实现完整通信链路。

（2）两套毫米波扩展模块（MMW-44）

毫米波扩展模块MMW-44含一个双通道的上变频模块和一个双通道的下变频模块，可以将两路中频信号搬移到毫米波频段，或者将两路毫米波频段信号搬移到中频频段。模块专为 5G FR2设计，支持 24–44 GHz 超宽带频谱，适用于 5G NR、卫星通信及未来 6G 研究。

（3）一套智能超表面（RIS）

由可编程超表面阵列及其专用控制器组成，动态调控入射电磁波的相位、幅度或极化，实现信号的智能反射与波束赋形。

（4）一套6G智能超表面平台软件

依托 Ubuntu 系统部署的6G智能超表面平台软件，实现RIS 辅助盲区目标感知与通信。

RIS 辅助通感一体化系统，可实现双重功能：一方面与盲区的通信用户进行通信，另一方面对盲区内的目标进行检测。

通感一体化设备发端发送OFDM 波形， 经过RIS 反射后由通信用户接收，通感一体化设备收端接收由RIS 反射的盲区目标回波信号。

（1）系统连接

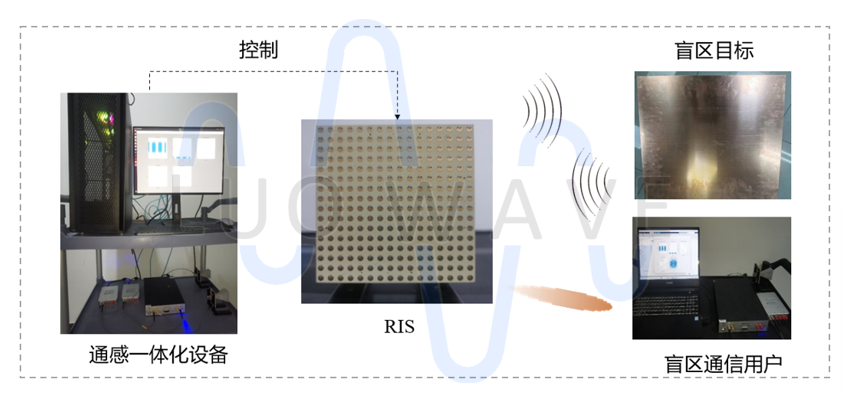

系统搭建图

1. 射频的连接

通感一体化设备及通信用户分别采用1台SDR-LW 4940 Note进行模拟，通过毫米波线缆连接SDR-LW 4940 Note与毫米波扩展模块（含上、下变频模块）；通过毫米波线缆连接毫米波扩展模块与毫米波天线，实现将中频信号搬移到毫米波频段，或者将毫米波频段信号搬移到中频频段。

2. 数据的连接

SDR-LW 4940 Note设备内部使用QSFP28线缆将设备通过10 G /100 G QSFP28接口与工控机连接；软件层面依托 Ubuntu 系统部署6G智能超表面平台软件，实现RIS 辅助盲区目标感知与通信。

3. RIS与设备的连接

无源RIS 在y-o-z 平面上有M×M 大小的均匀平面天线列阵；RIS 控制模块通过千兆网口与通感一体化设备连接，进行联合调控，实现RIS 被动波束赋形；

4. 感知目标

感知目标为一块铜板。

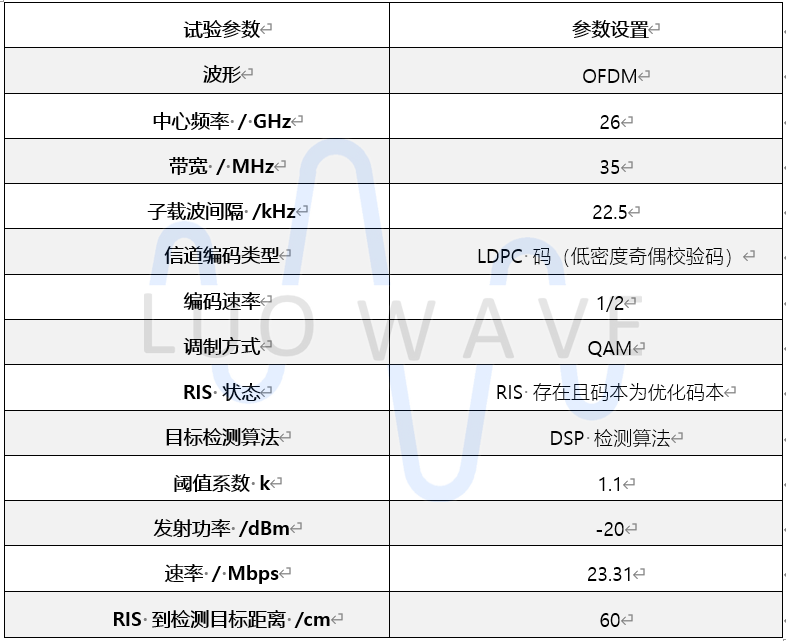

（2）实验参数

（3）验证效果

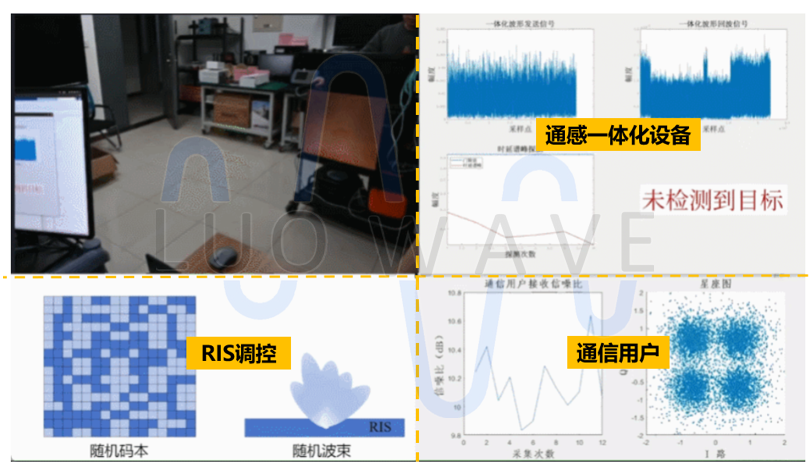

RIS随机码本：无法检测到目标，通信性能差

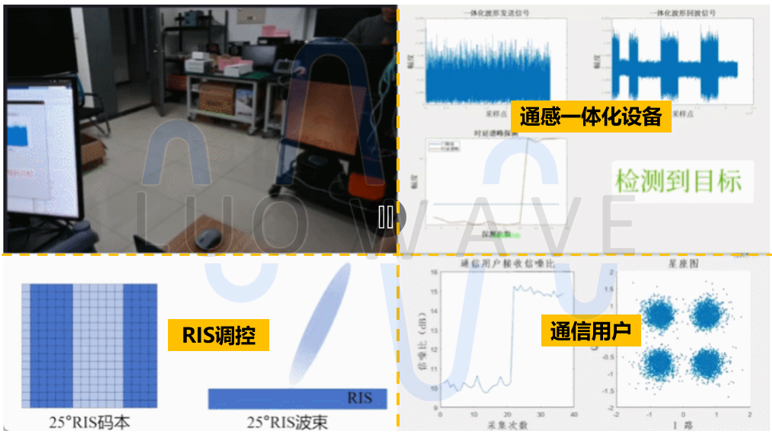

调整优化RIS码本后：成功检测到目标，通信性能好

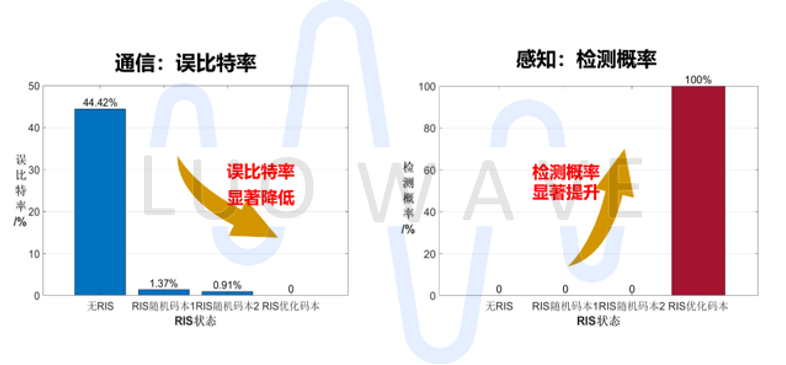

通信与感知结果示意图

试验结果表明，通过优化RIS码本设计，可有效降低通信误比特率，从无RIS 部署时的44.42% 和使用随机码本时的1% 左右，降低到近乎为0，同时检测概率也从0 到达近乎100%。

通过部署 RIS 并优化RIS码本可以同时提高通信与感知性能，这表明RIS 是解决高频通感一体化覆盖问题颇具潜力的解决方案。

方案适用于以下场景：

场景一：4G/5G空间通信优化 --  增强多径传输、改善边缘覆盖、消除信号盲区，提升移动网络性能 ；

场景二：6G智能超表面技术 --   解决毫米波高损耗难题，构建动态非视距链路，支撑6G高频通信；

场景三：无源定位 --  辅助实现高精度三维定位，保障复杂环境下的连续定位服务。
