随着6G通信研究的深入，太赫兹（THz）频段因其极宽的频谱资源，成为实现Tbit/s级传输速率的关键。然而，太赫兹信号在空间传输中面临极大的路径损耗，且对基带处理的实时性与带宽提出了严苛要求。本方案由与武汉珞光电子与苏州伏波电子联合推出，利用USRP-LW X410软件无线电平台的高性能处理能力，配合高精度的太赫兹变频前端，构建一套可演示、可二次开发的6G高清视频无线传输系统。

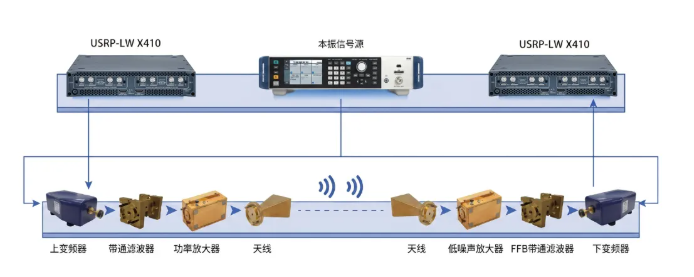

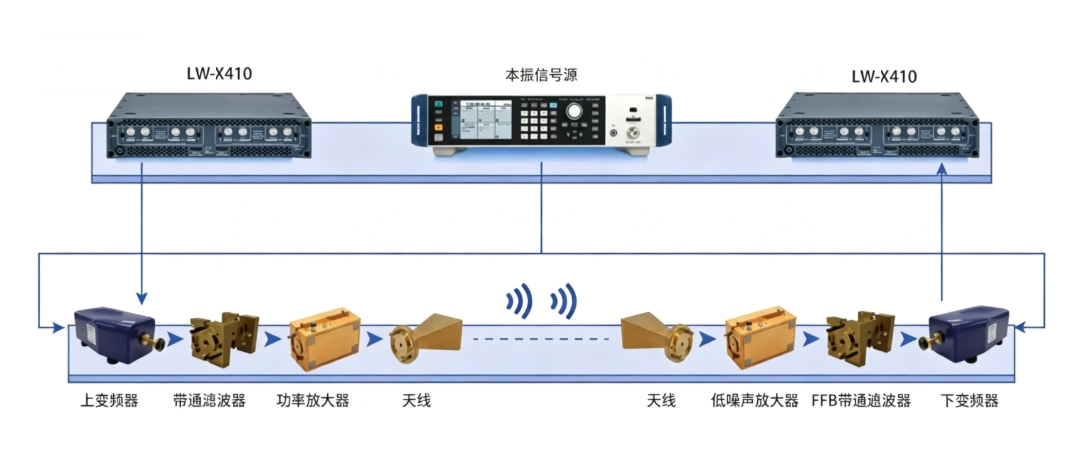

系统架构与链路设计
方案基于USRP-LW X410软件无线电平台与太赫兹变频前端，构建一套大带宽、低延迟、高可靠性的视频传输系统。系统采用OFDM调制与分谐波混频技术，通过本振倍频链路将中频信号搬移至太赫兹频段，有效应对高频段路径损耗，实现高清视频的空口无线传输。
发射链路：
上位机通过摄像头采集视频信号，经10GbE接口传输至USRP-LW X410。USRP-LW X410完成OFDM基带处理与数字调制，输出中频信号。该中频信号与本振信号源共同送入上变频器，经×12/×18/×24倍频后搬移至110–400 GHz频段。上变频器输出的太赫兹信号依次经带通滤波器抑制杂散、功率放大器补偿损耗，最后由高增益喇叭天线辐射至自由空间。
接收链路：
太赫兹天线接收空间信号，经低噪声放大器放大、带通滤波器滤除带外干扰后，与同一本振信号源提供的本振信号共同送入下变频器，下变频恢复至中频。中频信号进入USRP-LW X410完成OFDM解调与视频恢复，最终在上位机显示重建画面。
方案组成

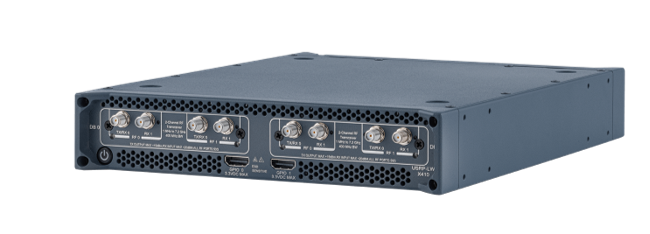

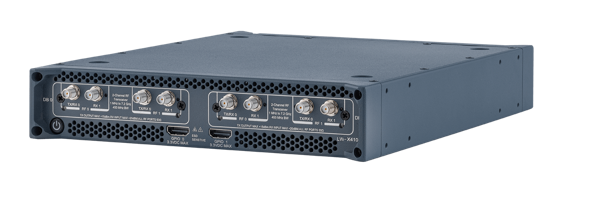

（1）USRP-LW X410
作为专业的无线电设备制造商，珞光电子提供的USRP-LW X410是一款高性能四通道软件无线电平台，在太赫兹视频传输系统中负责基带信号处理与中频生成。该平台基于Xilinx Zynq UltraScale+ RFSoC芯片，提供4个独立收发通道，每个通道支持400MHz瞬时带宽，频率覆盖1MHz-7.2GHz，并配备双100GbE高速数据接口。这种SDR实现方式赋予了系统强大的数据处理能力和灵活的可扩展性，无论是改变调制方式、调整发射功率还是适配不同太赫兹频段，均可通过软件快速定义。
（2）太赫兹射频前端
太赫兹射频前端由伏波电子提供，包含上变频器、带通滤波器、功率放大器（PA）、低噪声放大器（LNA）及下变频器，支持最高500GHz射频覆盖，完成信号的高频搬移、滤波与功率放大。

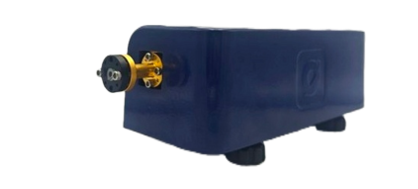

伏波电子FUC/FDC系列上下变频器可提供40-500GHz频率范围，采用本振倍频驱动分谐波混频器或平衡混频器的结构，具有谐波抑制好、变频损耗小、中频带宽宽、方便易用的特点。
（3）高增益天线系统
配备增益>25 dBi的喇叭天线，通过窄波束定向传输对抗空间传播损耗。
（4）本振混频系统
配置高精度本振信号源（LO），直接接入上下变频器的混频端口进行频率搬移；同时为收发两端提供统一的频率基准，确保系统在高频段下的相干性与相位稳定性。

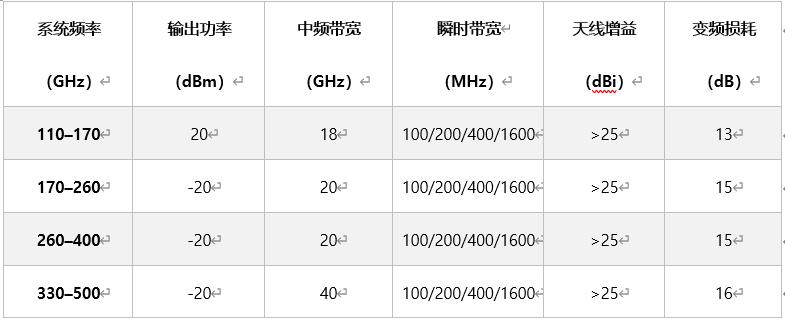

系统指标
本方案支持110–500 GHz多个频段，系统典型参数如下：
软件实现
方案基于USRP-LW X410软件无线电平台与太赫兹变频前端，构建一套大带宽、低延迟、高可靠性的视频传输系统。系统采用OFDM调制与分谐波混频技术，通过本振倍频链路将中频信号搬移至太赫兹频段，有效应对高频段路径损耗，实现高清视频的空口无线传输。
详细说明请参阅：
适用场景
本方案主要适用于以下研究和测试领域：
--6G超高速通信预研：验证太赫兹频段的大带宽传输能力。
--空间高速通信：模拟星间/星地链路中的太赫兹数据传输。
--天地一体化网络：测试大容量数据回传的可行性。
-- 超高清多媒体系统：支持4K/8K视频的无线传输验证。

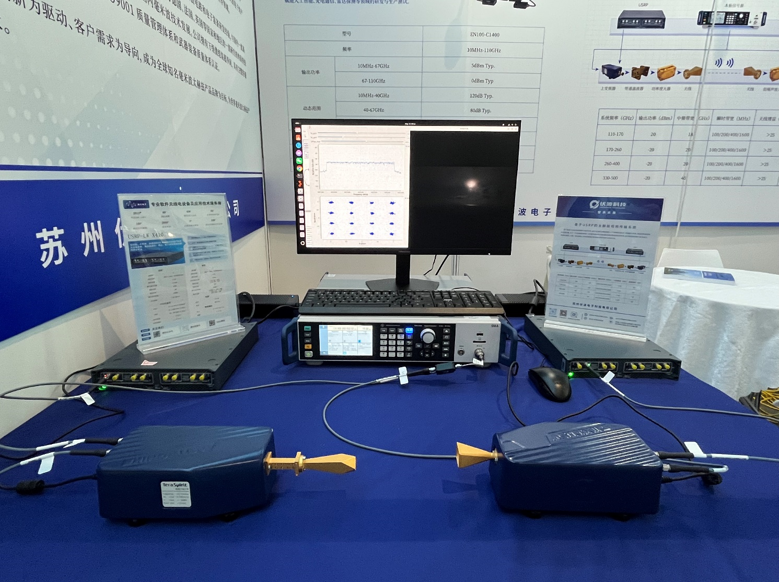

系统展示
本方案所涉及的核心硬件设备（USRP-LW X410、本振信号源、太赫兹上下变频器及高增益天线等）实物如图所示。

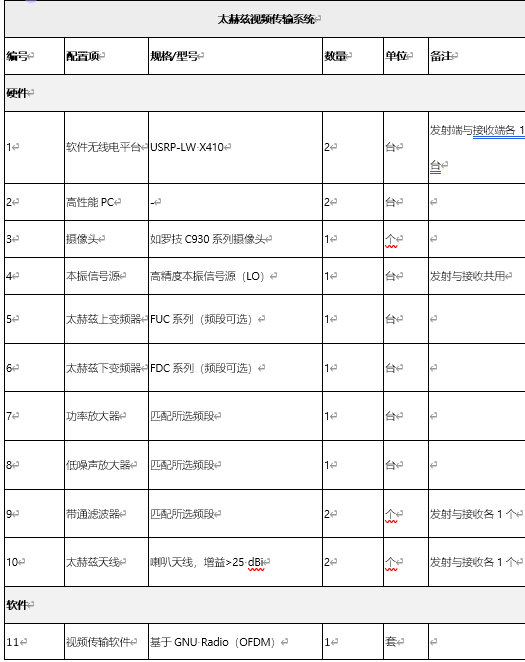

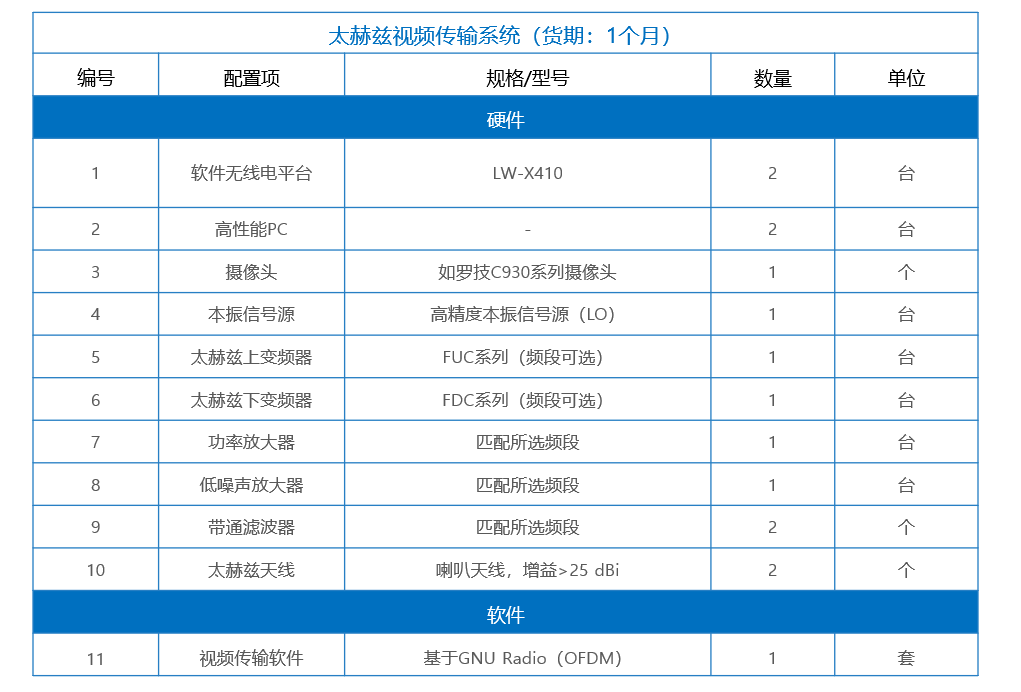

配置清单
