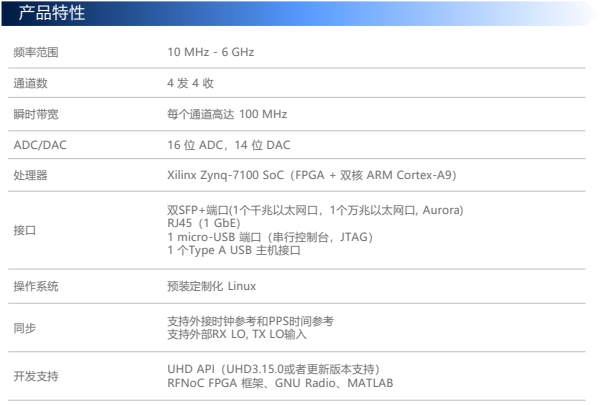

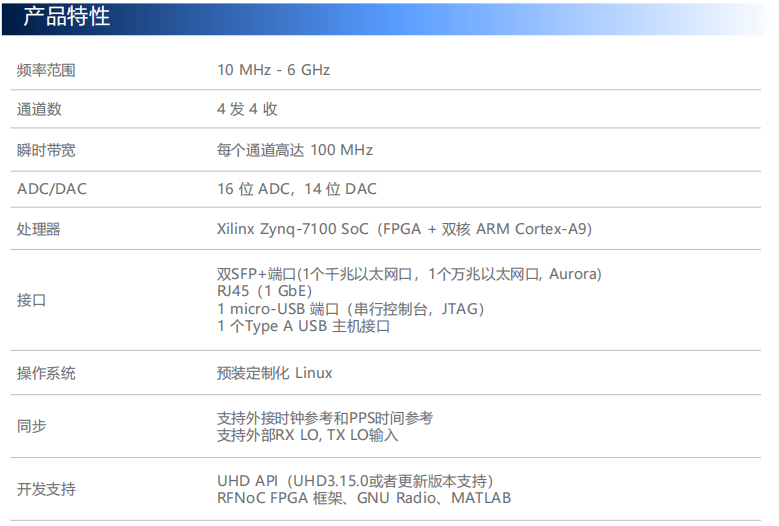

USRP-LW N310
●
射频范围涵盖10MHz-6GHz
●
四发四收，每个通道高达100MHz的瞬时带宽
●
双核ARM Cortex-A9 CPU 800 MHz
●

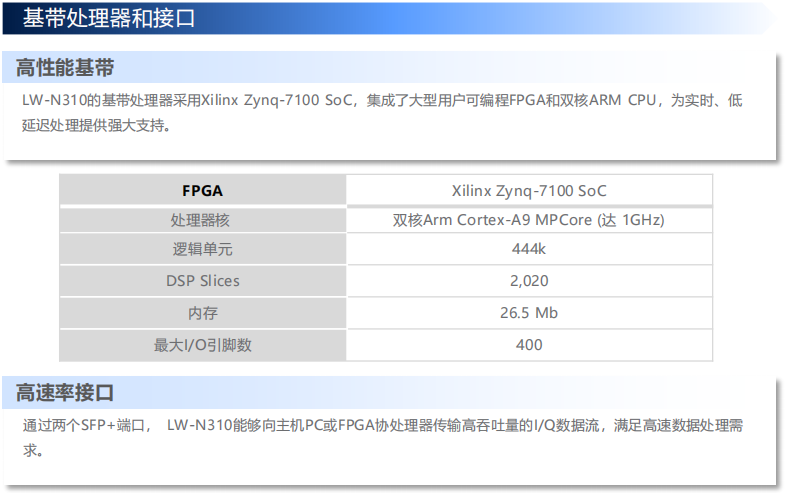

内置Xilinx Zynq-7100 SoC FPGA
●

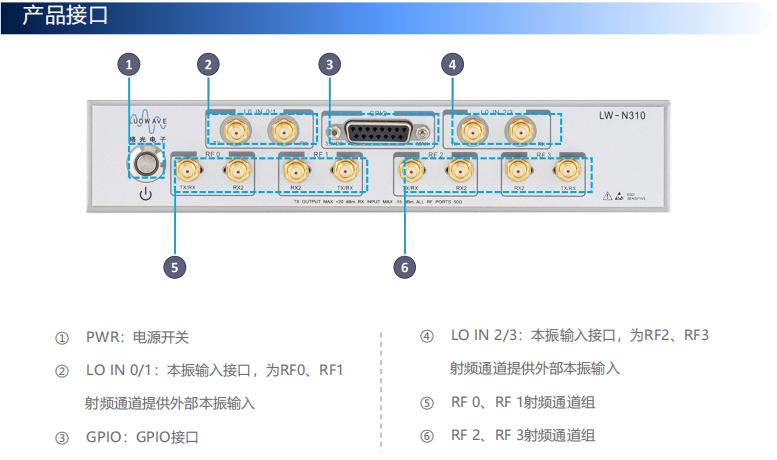

支持外接时钟参考和PPS时间参考
●
支持外部RX LO, TX LO输入
●
双SFP+端口(千兆以太网口，万兆以太网口, Aurora)
●
RFNoC FPGA开发框架
●
UHD3.11.0或者更新版本支持
●
1 micro-USB 端口（串行控制台，JTAG）
●
1 个Type A USB 主机接口
●
内置定制化linux
●
支持GNU Radio
产品简介

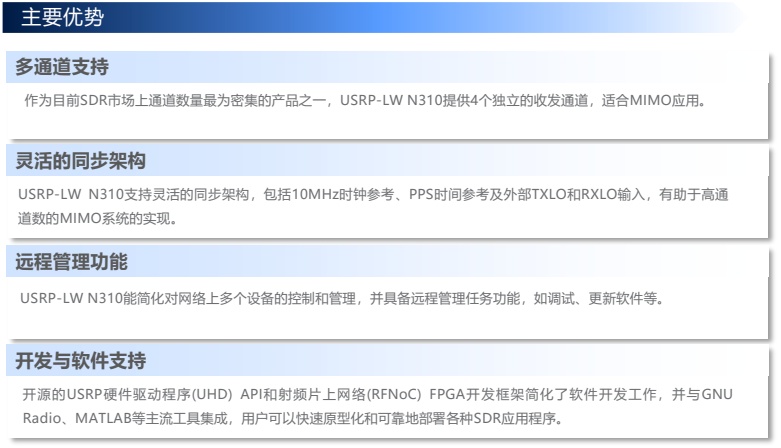

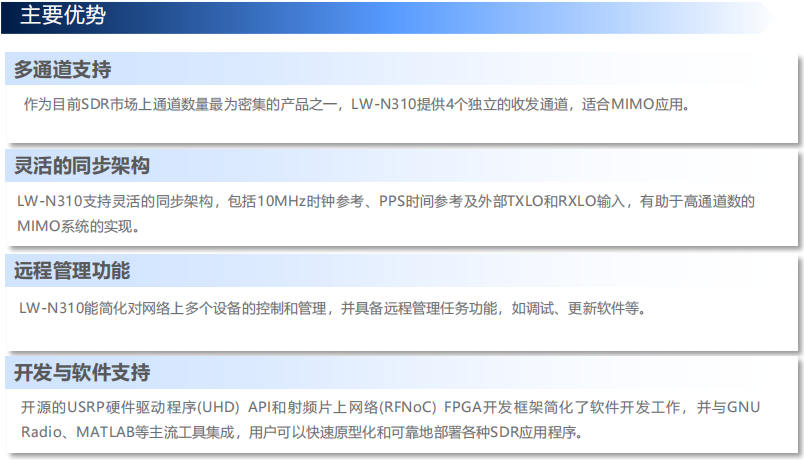

USRP-LW N310是一款网络化软件定义无线电（SDR），可为大规模和分布式无线系统中的部署提供可靠性和容错能力。

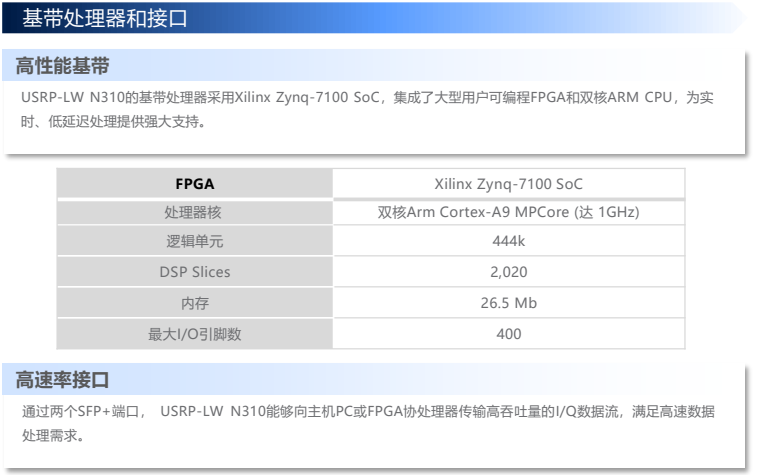

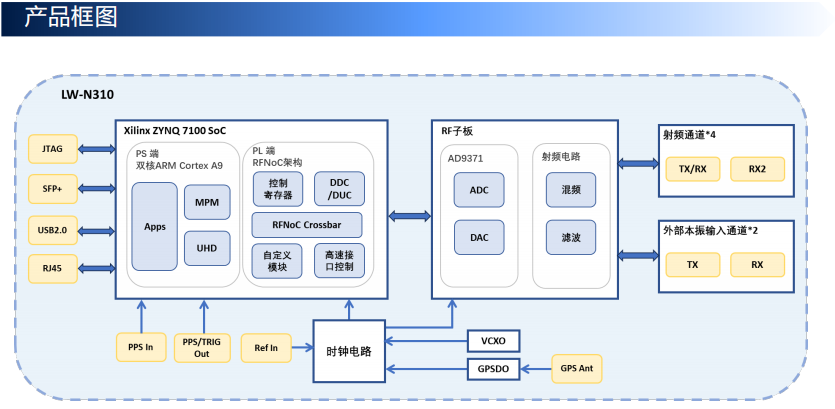

USRP-LW N310是目前SDR市场上通道数量最高的产品之一，射频前端采用ADI公司的双AD9371 RFIC收发器，以半宽RU封装形式提供４组收发通道。基带处理器使用Xilinx Zynq-7100 SoC提供大型用户可编程FPGA，用于实时和低延迟处理，以及双核ARM CPU，用于独立操作。通过双SFP+端口支持1 GbE，10 GbE和Aurora接口，可实现向主机PC或FPGA协处理器的高吞吐量IQ流。通过引入远程执行任务的能力简化了对无线电网络的控制和管理，如调试，更新软件，重新启动，恢复出厂设置，自检，主机PC/ ARM调试和监控系统运行状况。

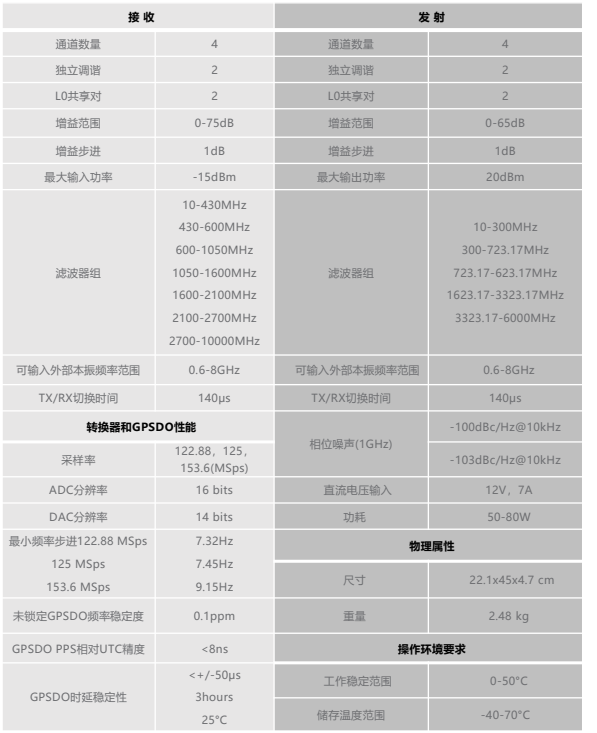

技术参数

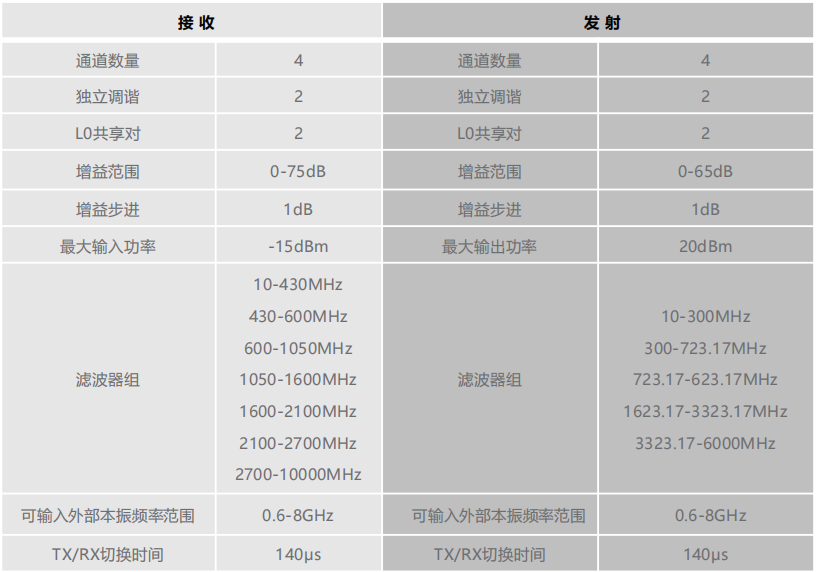

| 接 收 | 发 射 | ||
| 通道数量 | 4 | 通道数量 | 4 |
| 独立调谐 | 2 | 独立调谐 | 2 |
| LO 共享对 | 2 | LO 共享对 | 2 |
| 增益范围 | 0~75dB | 增益范围 | 0~65dB |
| 增益步进 | 1dB | 增益步进 | 1dB |
| 最大输入功率 | -15dBm | 最大输出功率 | 20dBm |
| 滤波器组 | 10~430MHz 430~600MHz 600~1050MHz 1050~1600MHz 1600~2100MHz 2100~2700MHz 2700~10000MHz | 滤波器组 | 10~300MHz 300~723.17MHz 723.17~1623.17MHz 1623.17~3323.17MHz 3323.17~6000MHz |
| 可输入外部本振频率范围 | 0.6~8GHz | 可输入外部本振频率范围 | 0.6~8GHz |
| TX/RX 切换时间 | 140μs | TX/RX 切换时间 | 140μs |

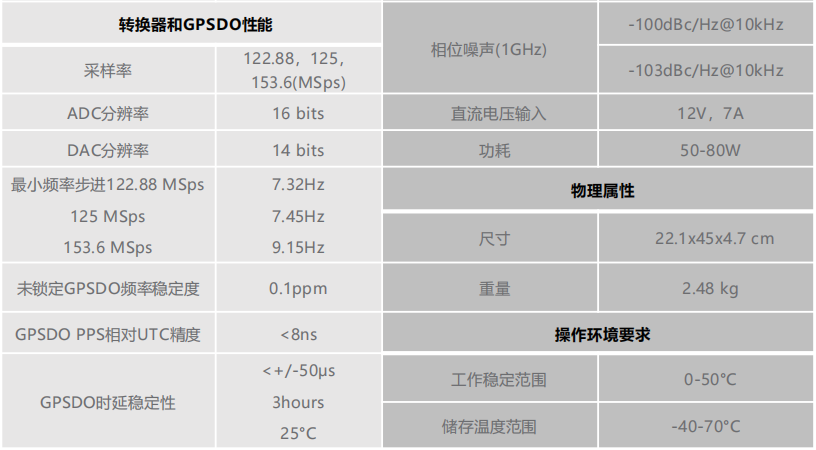

| 转换器和 GPSDO 性能 | |||
| 采样率 | 122.88MSps, 125MSps, 153.6MSps | 相位噪声 (1GHz) | -100dBc/Hz@10kHz -103dBc/Hz@10kHz |
| ADC 分辨率 | 16 bits | 直流电压输入 | 12V, 7A |
| DAC 分辨率 | 14 bits | 功耗 | 50~80W |
| 最小频率步进 | 122.88MSps: 7.32Hz 125MSps: 7.45Hz 153.6MSps: 9.15Hz | 物理属性 | |
| 未锁定 GPSDO 频率稳定度 | 0.1ppm | 尺寸 | 42.5×22×4.5cm |
| GPSDO PPS 相对 UTC 精度 | <8ns | 重量 | 3.8kg |
| GPSDO 时延稳定度 | <+/-50μs (3 hours) 25°C | 操作环境要求 | |
| 工作稳定范围 | 0~50°C | 存储温度范围 | -40~70°C |
