矢量信号源LuowaveSDR VSG软件基于MATLAB与C语言开发，可稳定生成AM、FM、SSB、Pulse、BPSK、QPSK、16QAM、LTE及5G NR等多体制调制信号。其主界面集成信号参数设置、波形生成、设备控制与状态监控等核心功能，关键参数灵活可调，并支持通过UDP协议实现远程控制。软件提供开放的二次开发接口，支持用户根据实际需求进行功能扩展与个性化定制。适配珞光电子全系列SDR硬件，兼具灵活性、高效性与高性价比，为射频信号仿真与发射测试提供专业实用的解决方案。

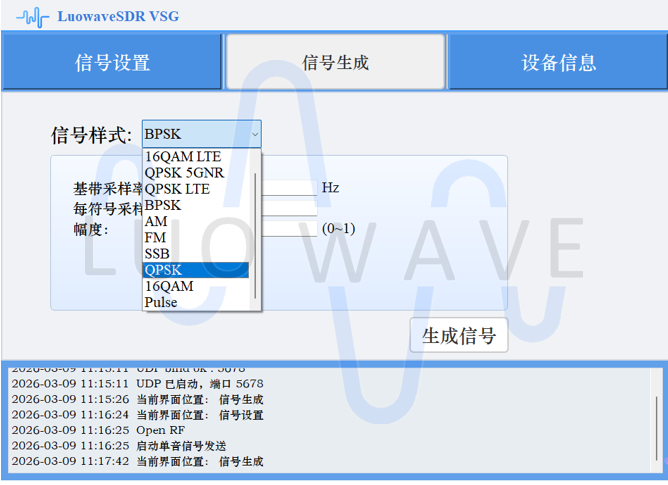

图1 LuowaveSDR VSG软件界面

1.AM信号：生成AM调制的基带信号，输入参数为基带采样率、调制信号频率、调制指数和USRP设备采样率，参数可做相应调整。

2.FM信号：生成FM调制的基带信号，输入参数为基带采样率、调制信号频率、最大频偏和USRP设备采样率，参数可做相应调整。

3.SSB信号：生成SSB调制的基带信号，输入参数为基带采样率、调制信号频率、USRP设备采样率和选择上边带或下边带，参数可做相应调整。

4.脉冲信号：生成方波形式的脉冲信号，输入参数为基带采样率、脉冲周期和脉冲信号宽度，参数可做相应调整。

5.BPSK信号：生成基于M序列的BPSK调制的基带信号（包含RRC滤波处理），输入参数为基带采样率、每符号采样点数，参数可做相应调整。

6.QPSK信号：生成随机比特序列的QPSK基带信号，输入参数为采样率、每符号采样点，参数可做相应调整。

7.16QAM信号：生成随机比特序列的16QAM基带信号，输入参数为采样率、每符号采样点，参数可做相应调整。

8.标准LTE帧结构信号：

（1）信号1：生成QPSK调制的标准LTE帧结构的基带信号，一帧10ms，带宽为20MHz，基带采样率为30.72MHz，参数可做相应调整。

（2）信号2：生成16QAM调制的标准LTE帧结构的基带信号，一帧10ms，带宽为20MHz，基带采样率为30.72MHz，参数可做相应调整。

9.标准5G NR帧结构信号：

（1）信号1：生成QPSK调制的标准5G NR帧结构的基带信号，一帧10ms，带宽为100MHz，基带采样率为122.88MHz，参数可做相应调整。

（2）信号2：生成16QAM调制的标准5G NR帧结构的基带信号，一帧10ms，带宽为100MHz，基带采样率为122.88MHz，参数可做相应调整。

（1）测试信号生成

在“信号生成”页面，选择信号样式并配置参数后，点击“生成信号”即可在指定目录生成可直接发射的IQ波形文件，如图1所示。

（2）信号参数配置

在“信号设置”页面，可配置频率、增益、采样率等射频参数，并选择待发射的波形文件，如图2所示。

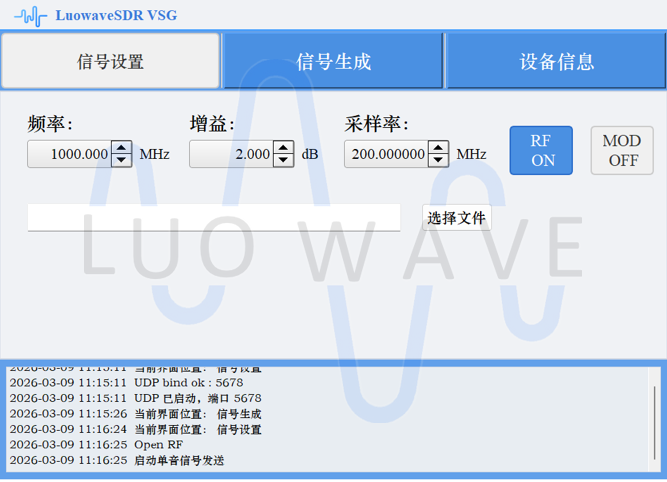

图2 信号参数配置界面

（3）射频与调制信号控制

依次开启RF（射频输出）和MOD（调制输出）开始发射，即可通过频谱仪或接收端验证生成的波形：

--RF ON/OFF：射频输出控制开关，当RF ON后，将根据当前配置发送对应信号，如果此时MOD为OFF状态则默认发射单音信号，如果此时MOD为ON状态则发射载入的波形文件，RF OFF后将关闭射频输出。

--Mod ON/OFF：调制控制开关，当Mod ON且RF ON后，将根据当前载入的波形文件生成对应的调制信号。

图3 单音信号

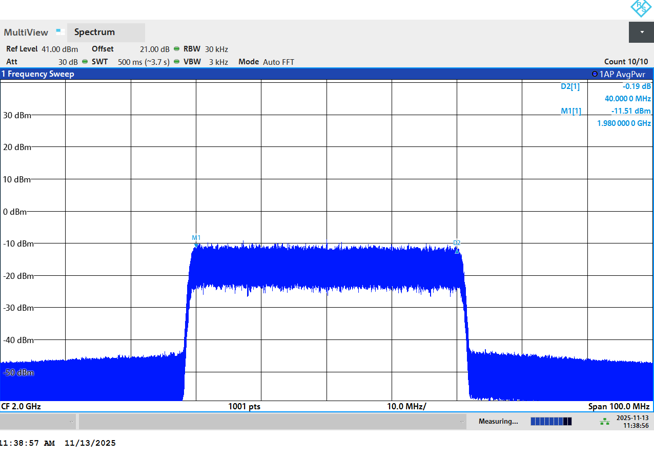

图4 宽带信号

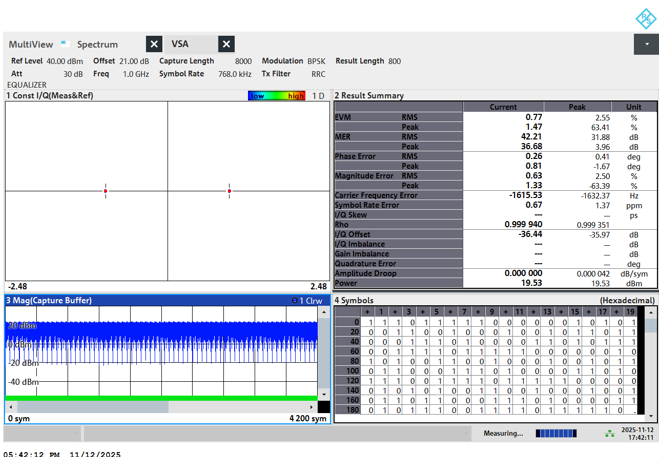

图5 BPSK调制信号

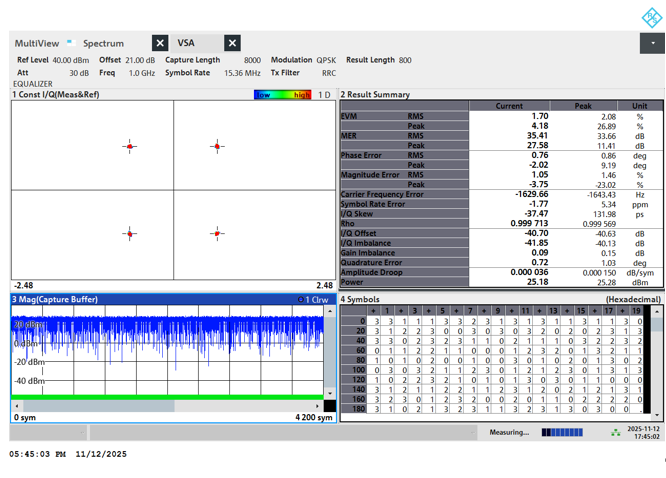

图6 QPSK调制信号

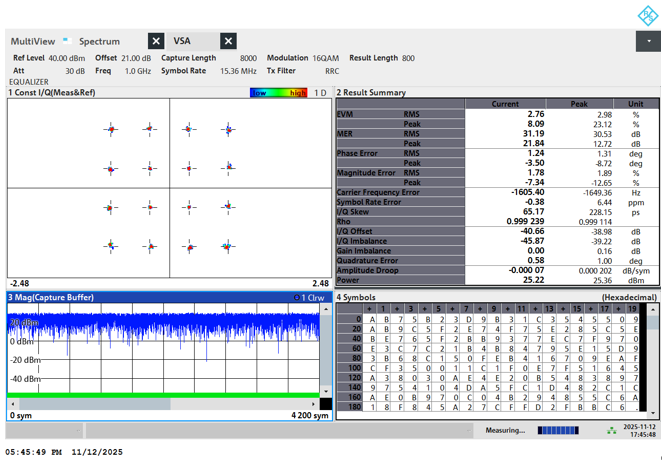

图7 16QAM调制信号

• --超低成本，价格远低于传统信号源：高校实验室、中小企业轻量级测试场景，无需投入高额成本采购商用设备，小预算即可实现多体制信号发射、干扰模拟等核心需求，降低射频实验与测试门槛；

• --操作极简，两步完成信号发射：高校课堂教学、学生自主实验、工程师快速测试，无需专业调试经验，选信号、配参数、点发射即可完成操作，大幅提升实验及测试效率；

• --场景丰富，可做干扰源等多元应用：通信课程实验中模拟信号传输、射频测试中做干扰源验证抗干扰能力、科研中完成基础调制信号仿真，一台设备覆盖教学、测试、仿真等多类低精度需求场景；

• --支持二次开发，可新增信号波形：高校科研团队、企业研发人员可基于MATLAB+C的开发基础，自主扩展信号波形、定制功能模块，适配个性化的课题研究、技术研发需求；

• --多体制信号全覆盖，参数灵活可调：从基础AM/FM模拟调制、BPSK/16QAM数字调制，到LTE/5G NR标准通信信号，无需多台设备，一台即可满足不同实验/测试的信号生成需求，参数可按需自定义。
