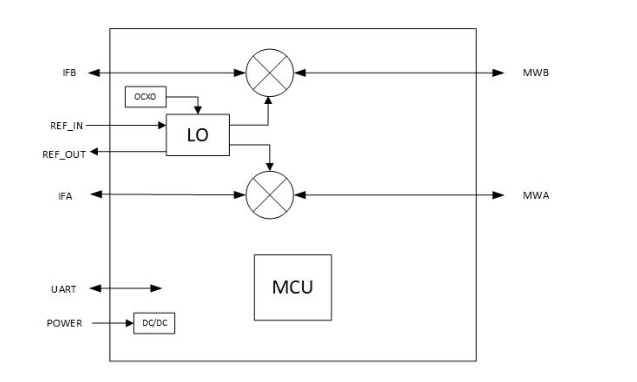

本产品是一款双通道变频模块，可以将3.1～4.2GHz的信号上变频到6～24GHz，也可以将6～24GHz的信号下变频到3.1～4.2GHz。内置高性能本振源，参考信号选用OCXO晶振，也可外接10MHz参考输入，同时支持10MHz参考输出。
产品简介

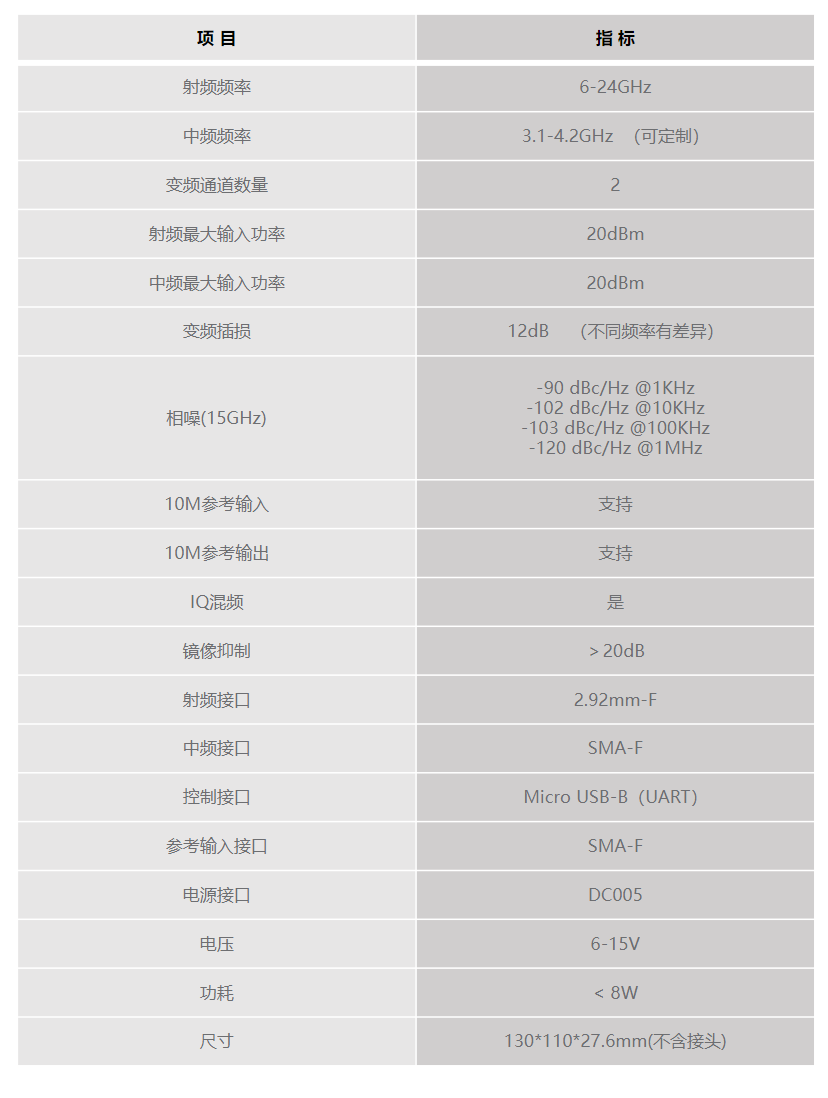

技术参数

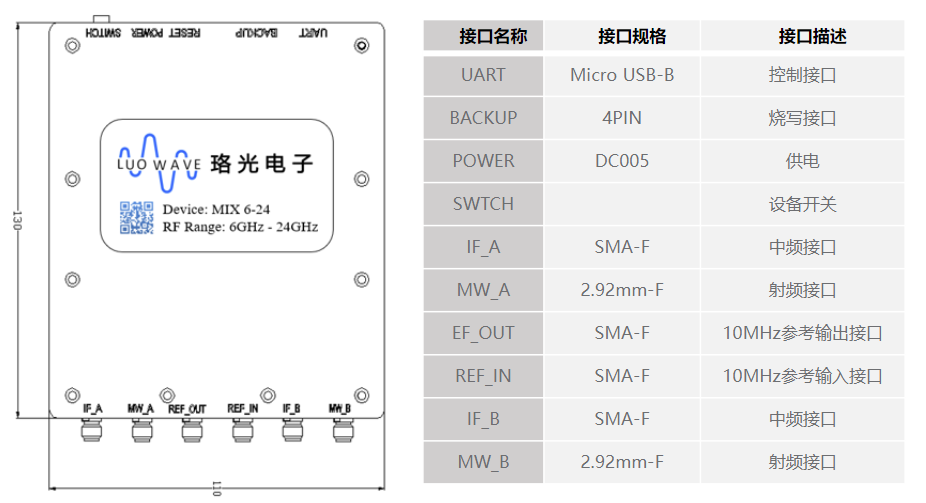

指标与接口
| 项目 | 指标 |
|---|---|
| 射频频率 | 6～24GHz |
| 中频频率 | 3.1～4.2GHz（可定制） |
| 变频通道数量 | 2 |
| 射频最大输入功率 | 20dBm |
| 中频最大输入功率 | 20dBm |
| 变频插损 | 12dB（不同频率有差异） |
| 相噪（15GHz） | -90 dBc/Hz @1KHz -102 dBc/Hz @10KHz -103 dBc/Hz @100KHz -120 dBc/Hz @1MHz |
| 外部10M参考 | 支持 |
| 射频接口 | 2.92mm-F |
| 中频接口 | SMA-F |
| 控制接口 | Micro USB-B (UART) |
| 参考输入接口 | SMA-F |
| 电源接口 | DC005 |
| 电压 | 6～15V |
| 功耗 | <8W |
| 尺寸 | 120×100×32mm（不含接头） |
