系统概述

系统创新性地将8台全国产Luowave E320-G设备集成于4U标准机箱，通过时钟源实现多设备同步，在保证性能的同时显著降低复杂射频系统的搭建门槛，适用于5G/6G大规模MIMO测试、相控阵雷达验证、电磁环境监测等复杂场景。

系统特点及优势

--国产化硬件架构：基于纯国产 E320-G 搭建，核心器件（包括复旦微 FMQL45T900 基带处理器、北微 B9361NYB 射频芯片）均为国产，满足自主可控要求；

--精度同步能力：通过八通道时钟源为 8 台设备提供统一参考时钟，实现多设备间相位和时间的严格同步，满足 MIMO 系统或多节点协同采集的时序一致性要求；

--高密度集成与灵活部署：利用E320-G的小型化特点（195×106×38mm），将8 台设备与时钟源集成于单一机箱，实现高密度集成；同时保留 SFP+、RJ45 等多种接口，支持与外部系统快速对接，可适配实验室及现场部署需求。

系统组成

本平台硬件由8台全国产Luowave E320-G设备、1台时钟源-OctoClock-LW-G和一个定制机箱组成。

硬件平台

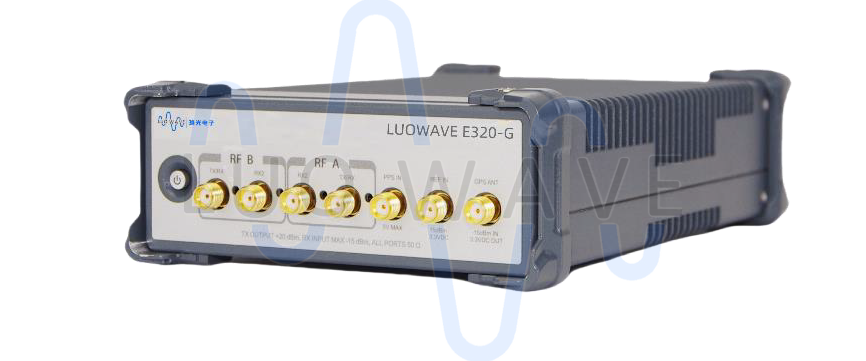

LUOWAVE E320-G

LUOWAVE E320-G是一款资源丰富、性能卓越的嵌入式软件定义无线电设备。设备引入了流式处理、同步、集成、故障恢复和远程管理功能方面的优化升级。

LUOWAVE E320-G射频前端采用北京微电子的B9361 芯片，覆盖70 MHz至6 GHz频率，并提供高达56 MHz的瞬时带宽。基带处理器使用复旦微青龙FMQL45T900 SoC 提供用于实时和低延迟处理的大型用户可编程 FPGA，以及用于独立操作的双核 ARM CPU。用户可以将应用程序直接部署到预安装的嵌入式 Linux 操作系统上，或使用 1 Gb 以太网、10 Gb 以太网等高速接口将示例流式传输到主机。开源 USRP 硬件驱动程序（UHD） API 和射频片上网络（RFNoC） FPGA 开发框架可减少软件开发工作，并与各种行业标准工具（如 GNU Radio）集成。

主要特点：

--持独立操作模式和基于主机的操作模式

--频率覆盖70MHz至6GHz

--高达56MHz的瞬时带宽

--RX，TX预选滤波器组

--FMQL45T900 SoC FPGA

--1个SFP+端口（支持千兆以太网，万兆以太网）

--1个RJ45端口（千兆以太网）

--1个 type-A USB主机端口

--1个micro-USB端口（串行控制台，JTAG）

--GPIO通用接口

--支持外接参考时钟和PPS信号参考

--可选配GPSDO

--预装定制化Linux操作系统

--内置开源UHD 4.2或更新版本

--支持RFNoC的FPGA开发框架

--支持GNU Radio

技术参数表：

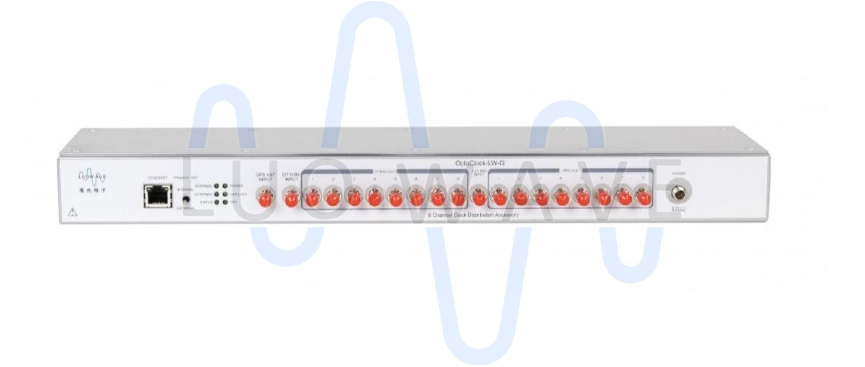

时钟源-OctoClock-LW-G

OctoClock 时钟源是一种经济实惠的高精度时间和频率基准分配解决方案。

OctoClock 时钟源支持外部10MHz和PPS信号输入，同时可选配内置GPSDO（OCXO）模块生成内部时频信号，通过连接GPS天线实现高精度同步锁定。

该设备提供8路10MHz时钟信号和8路PPS同步信号的并行输出能力，为多通道同步系统构建提供完整的时频参考解决方案，特别适合需要严格时钟同步的测试测量和通信应用场景。

主要特点：

--8 路输出：同时输出 8 路 10 MHz 和 8 路 PPS，所有输出时钟同频同相，适合 MIMO 与阵列系统。

--适用于 MIMO 同步：为USRP 设备构建相干系统提供时钟同步。

--灵活的信号源选择：用户可以在内部的GPSDO和外部的10 MHz/ PPS进行选择。支持故障自动切换。

--机架式设计：1U 标准尺寸高，可适配机柜。

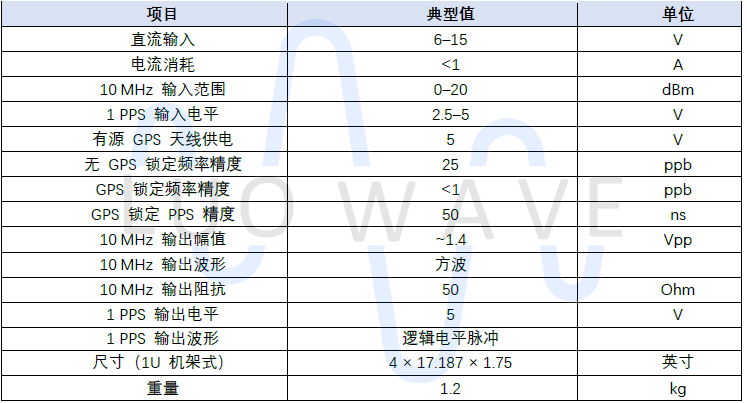

技术参数表：

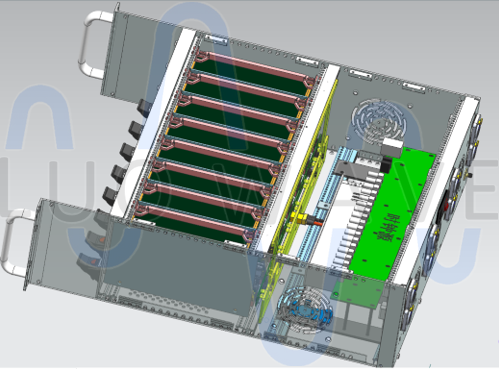

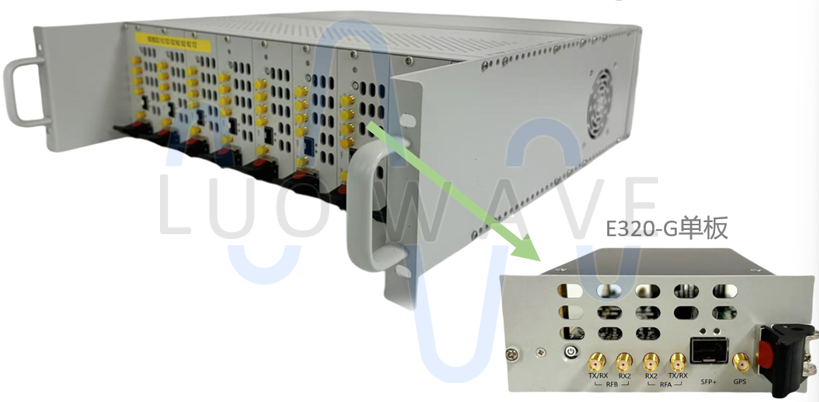

定制机箱

本通用USRP集成机箱具备多项卓越特性。机箱规格为4U高度，能够在单机箱架构下实现8个通用USRP的集成，且支持通过前面板进行快速插拔操作，完美适配19寸标准机柜，随箱提供专用安装接口及附件，确保安装流程的便捷性与稳定性。
