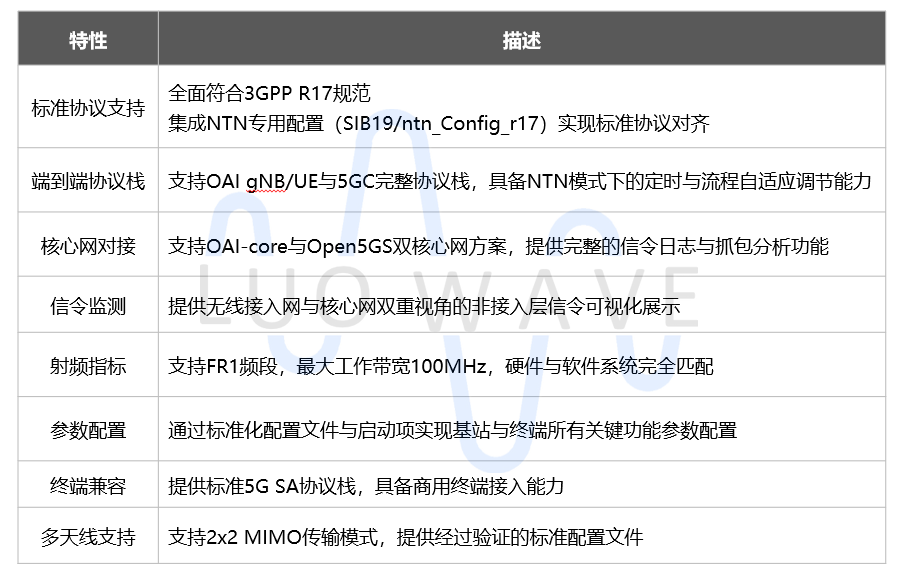

5G NTN模拟系统基于OpenAirInterface（OAI）最新develop分支构建完整的5G-NTN验证系统，采用两台四通道SDR-LW 4940 Note设备分别作为gNB基站和UE终端，支持通过外接信道仿真器实现NTN通道模拟。系统完全遵循3GPP R17标准协议，已集成SIB-19广播、ntn_Config_r17参数配置、PTRS相位跟踪、多带宽部件等关键NTN特性，支持通过配置文件灵活启用NTN模式，实现端到端信令链与NTN流程的完整兼容。

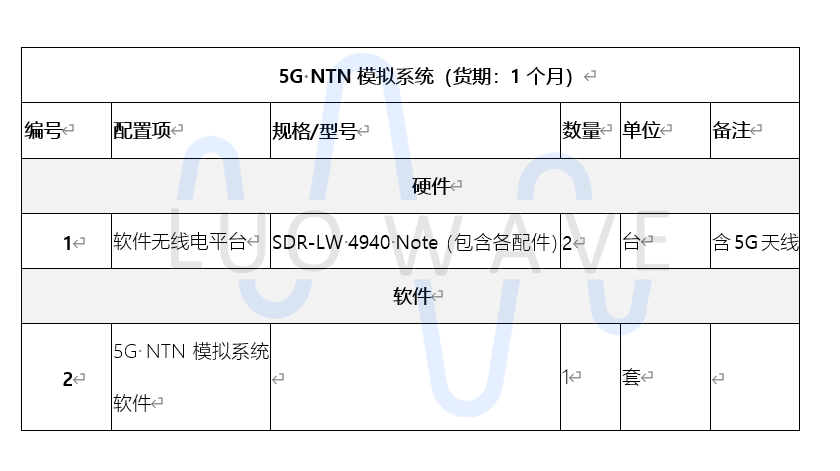

（1）两台可编程SDR（SDR-LW 4940 Note）

一台SDR-LW 4940 Note运行OAI gNB 进程；另一台SDR-LW 4940 Note运行OAI UE进程；两台设备之间直接空口互通即可完成地面场景端到端功能验证。

（2）2根5G天线

用于发射、接收5G信号。

（3）一套5G NTN模拟系统软件

基于OAI的5G NTN模拟系统软件。

（1）射频的连接

采用SDR-LW 4940 Note模拟OAI gNB端，通过射频线缆连接5G天线；采用另一台SDR-LW 4940 Note模拟OAI UE端，通过射频线缆连接5G天线。

（2）数据的连接

软件层面部署OAI gNB端、OAI UE端的基于OAI的5G NTN模拟系统软件。

此系统以OpenAirInterface最新develop分支为软件底座，采用“两端两机”的典型形态：一台SDR-LW 4940运行OAI gNB 进程；另一台SDR-LW 4940运行OAI UE进程；两台设备之间直接空口互通即可完成地面场景端到端功能验证。

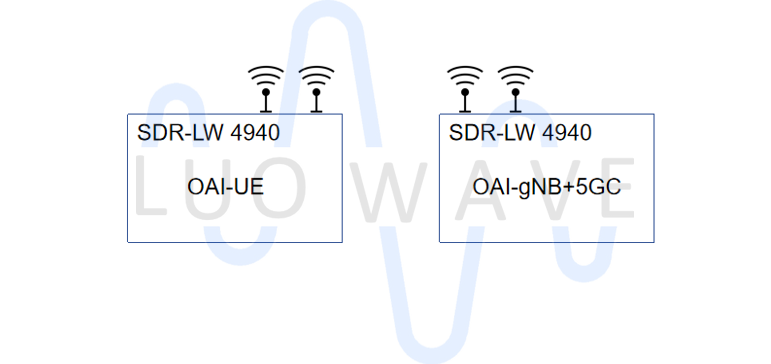

5G NTN模拟系统框架图（地面场景端到端功能）

当需要复现非地面（NTN）链路特性时，系统预留标准同轴与10 MHz/1 PPS同步接口，用于在两台设备之间串接外部信道模拟器，由其注入长时延、多普勒与衰落等卫星信道特性。之所以选用 OAI develop，是因为该分支已经合入了多项与 R17-NTN直接相关的能力（例如在gNB配置中引入ntn_Config_r17结构，并在RRC/MAC路径中调度SIB19，携带 NTN 的公共定时与星历要素；PDSCH/PUSCH 的PTRS以及多BWP/FR1 100 MHz 等），支持 3GPP-R17 标准协议，支持 5G 与 5G-NTN 端到端协议栈。如下图所示：

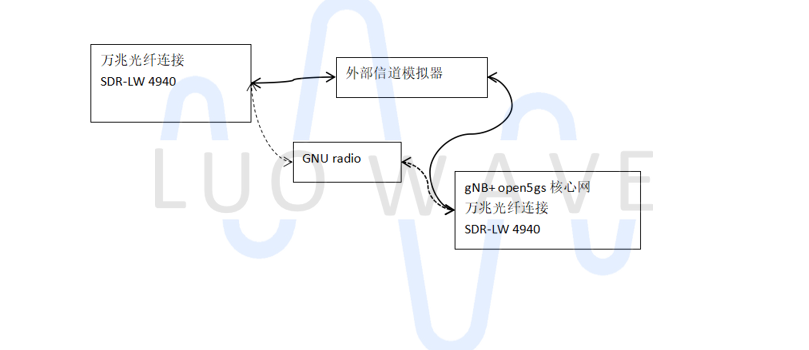

NTN系统框图（非地面（NTN）链路特性）
