珞光电子 × 伏波电子：6G 太赫兹视频传输联合解决方案发布

随着6G通信研究的深入，太赫兹（THz）频段因其极宽的频谱资源，成为实现Tbit/s级传输速率的关键。然而，太赫兹信号在空间传输中面临极大的路径损耗，且对基带处理的实时性与带宽提出了严苛要求。本方案由武汉珞光电子与苏州伏波电子联合推出，利用USRP-LW X410软件无线电平台的高性能处理能力，配合高精度的太赫兹变频前端，构建一套可演示、可二次开发的6G高清视频无线传输系统。

方案基于USRP-LW X410软件无线电平台与太赫兹变频前端，构建一套大带宽、低延迟、高可靠性的视频传输系统。系统采用OFDM调制与分谐波混频技术，通过本振倍频链路将中频信号搬移至太赫兹频段，有效应对高频段路径损耗，实现高清视频的空口无线传输。

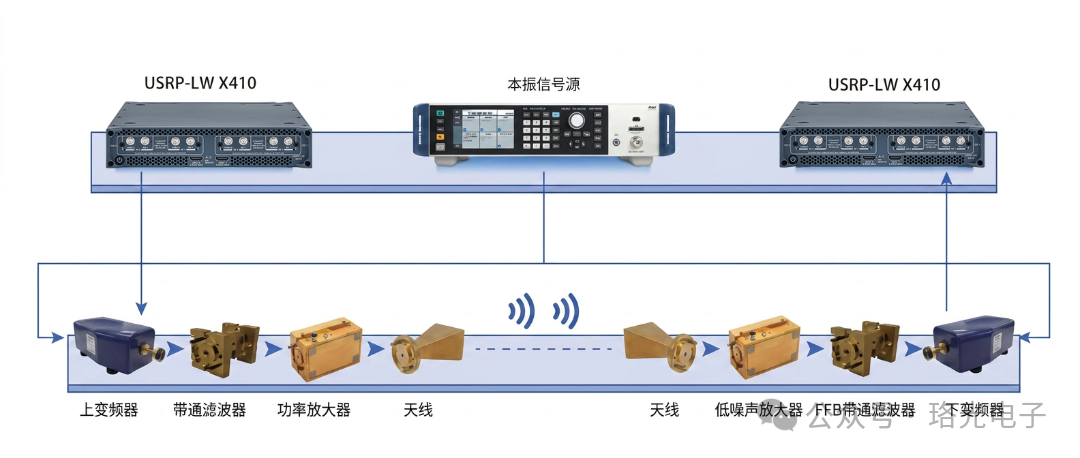

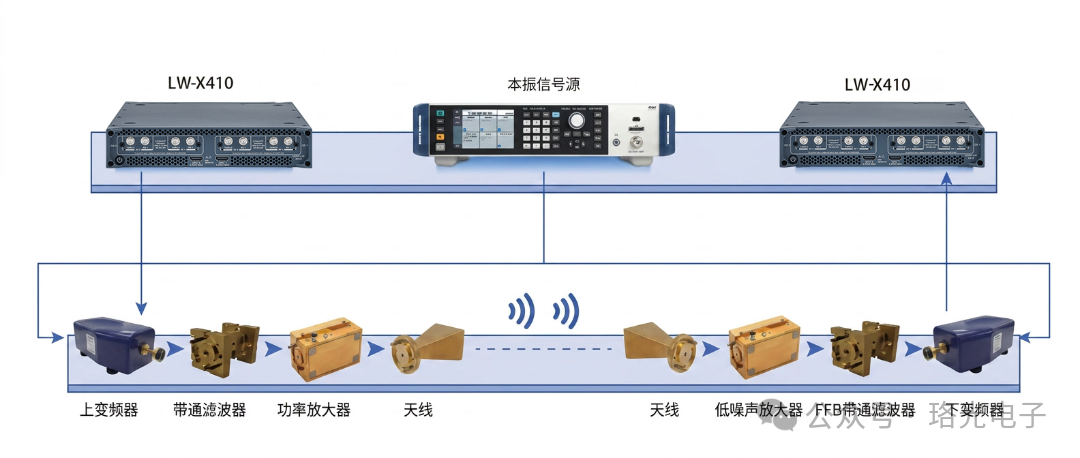

图1 系统架构

发射链路

上位机通过摄像头采集视频信号，经10GbE接口传输至USRP-LW X410。USRP-LW X410完成OFDM基带处理与数字调制，输出中频信号。该中频信号与本振信号源共同送入上变频器，经倍频后搬移至110–500 GHz频段。上变频器输出的太赫兹信号依次经带通滤波器抑制杂散、功率放大器补偿损耗，最后由高增益喇叭天线辐射至自由空间。

接收链路

太赫兹天线接收空间信号，经低噪声放大器放大、FFB带通滤波器滤除带外干扰后，与同一本振信号源提供的本振信号共同送入下变频器，下变频恢复至中频。中频信号进入USRP-LW X410完成OFDM解调与视频恢复，最终在上位机显示重建画面。

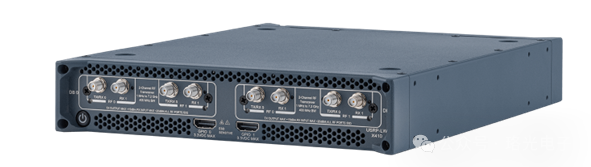

图2 珞光电子USRP-LW X410

（2）太赫兹射频前端

太赫兹射频前端由伏波电子提供，包含上变频器、带通滤波器、功率放大器（PA）、低噪声放大器（LNA）及下变频器，支持最高500GHz射频覆盖，完成信号的高频搬移、滤波与功率放大。

伏波电子FUC/FDC系列上下变频器可提供40-500GHz频率范围（本方案选用其中110–500GHz 太赫兹定制型号），采用本振倍频驱动分谐波混频器或平衡混频器的结构，具有谐波抑制好、变频损耗小、中频带宽宽、方便易用的特点。

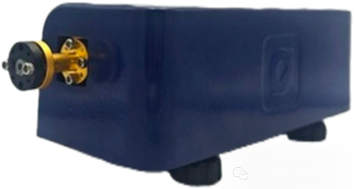

图3 伏波电子FUC/FDC系列上下变频器

（3）本振混频与天线系统

• 本振混频系统： 配置高精度本振信号源（LO），直接接入上下变频器的混频端口进行频率搬移；同时为收发两端提供统一的频率基准，确保系统在高频段下的相干性与相位稳定性。

• 高增益天线系统： 配备增益 ≥25 dBi 的喇叭天线，通过窄波束定向传输对抗空间传播损耗。

系统软件基于 Ubuntu 与 GNU Radio 开发，采用 OFDM 调制实现视频实时空口传输。发射端通过 GStreamer 采集 H.264 视频流，送入 GNU Radio 完成编码、调制、IFFT 及加循环前缀后，由 USRP-LW X410 发射；接收端经 GNU Radio 完成同步、FFT 解调、解码，恢复视频流后送 GStreamer 播放。（可参阅案例介绍-开源利器！利用USRP-LW产品和GNU Radio实现视频传输系统平台）

本方案支持 110–500 GHz 多个频段，系统典型参数如下表所示：

本方案所涉及的核心硬件设备（USRP-LW X410、本振信号源、太赫兹上下变频器及高增益天线等）实物如图所示：

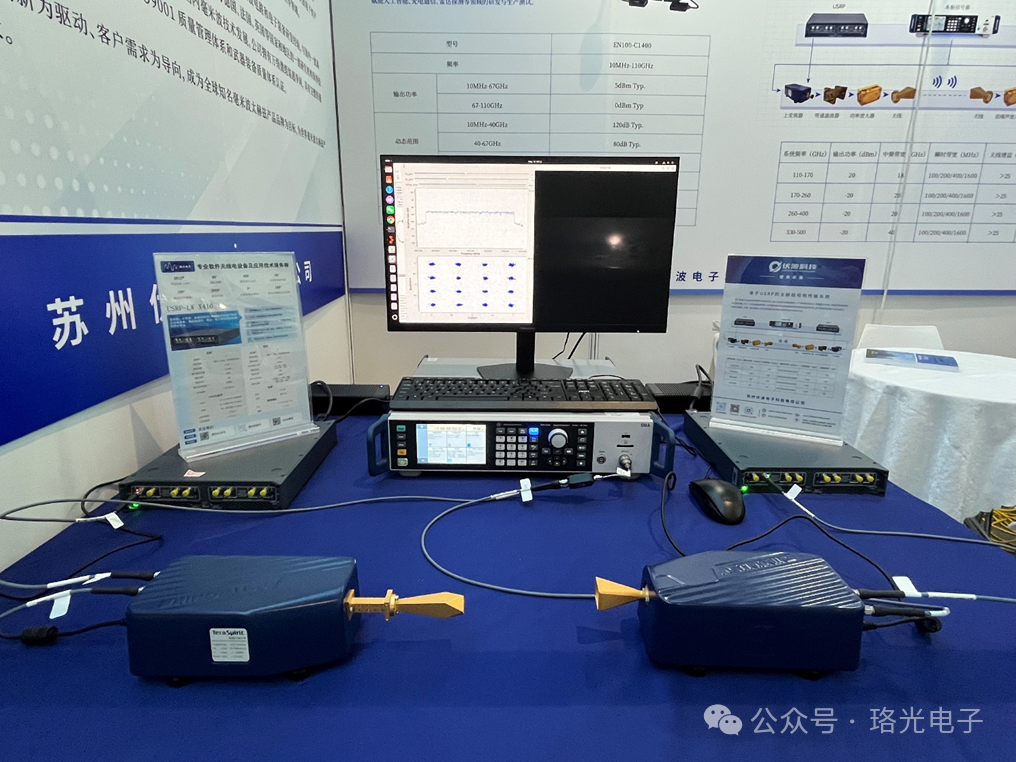

图4 实验平台展示

应用场景

本方案主要适用于以下研究和测试领域：

• 6G超高速通信预研：验证太赫兹频段的大带宽传输能力。

• 空间高速通信：模拟星间/星地链路中的太赫兹数据传输。

• 天地一体化网络：测试大容量数据回传的可行性。

• 超高清多媒体系统：支持4K/8K视频的无线传输验证。



太赫兹赛道合作伙伴--苏州伏波电子

苏州伏波电子科技有限公司专注毫米波、太赫兹通用组件研发生产，服务公共安全、未来通信、工业传感、科研等领域，推进核心产品国产化，打造通用化、小型化、系列化产品。公司核心团队来自行业知名机构，拥有二十余年微波电路及电子装备研发经验，与国内顶尖高校开展太赫兹领域人才合作；建有万级微组装超净间，具备完整的产品组装、调试、测试能力。企业以技术创新为驱动、客户需求为导向，致力打造全球知名毫米波太赫兹品牌，为全球产业发展贡献中国技术。
