从CSI指纹到TDOA时差：基于LW-B210的5G室内定位验证系统来了
室内高精度定位是5G无线感知、下一代通信网络的核心研究方向，针对高校课题组、科研单位开展定位算法实测、无线信道建模、多域信道观测研究的试验需求，珞光电子推出基于LW-B210软件无线电的三节点协同 5G 室内定位完整验证系统。
系统概述
5G室内定位系统基于LW-B210软件无线电平台搭建，采用自发自收闭环架构，由3台LW-B210射频收发节点、工控机（笔记本电脑）、OctoClock‑LW‑G时钟源及配套天线组成。
系统可通过选配时钟源统一输出10MHz频率参考与PPS时间同步信号，分发至3台LW-B210设备，实现多节点高精度时钟同步；每台LW-B210通过USB 3.0独立接入一台工控机，由多机协同完成类5G NR定位参考信号/自定义宽带OFDM信号生成、同步收发控制、IQ数据实时采集及信号分析、TDOA/指纹定位算法验证、轨迹显示与实验数据存储。
LW-B210支持2Tx/2Rx、70MHz–6GHz频率覆盖、单通道最大约56MHz实时带宽，具备外部10MHz与PPS同步接口，适配小规模5G室内定位原型验证与科研实验场景；整套平台可稳定输出CSI、RSSI、TOA/TDOA等关键观测量，支持定位算法开发与性能验证，具备良好的扩展性与二次开发能力。

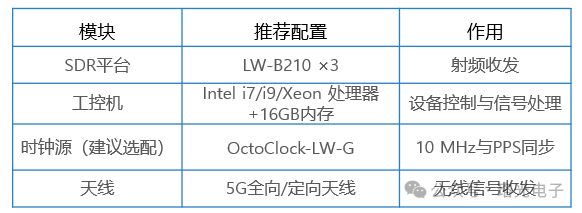

硬件组成

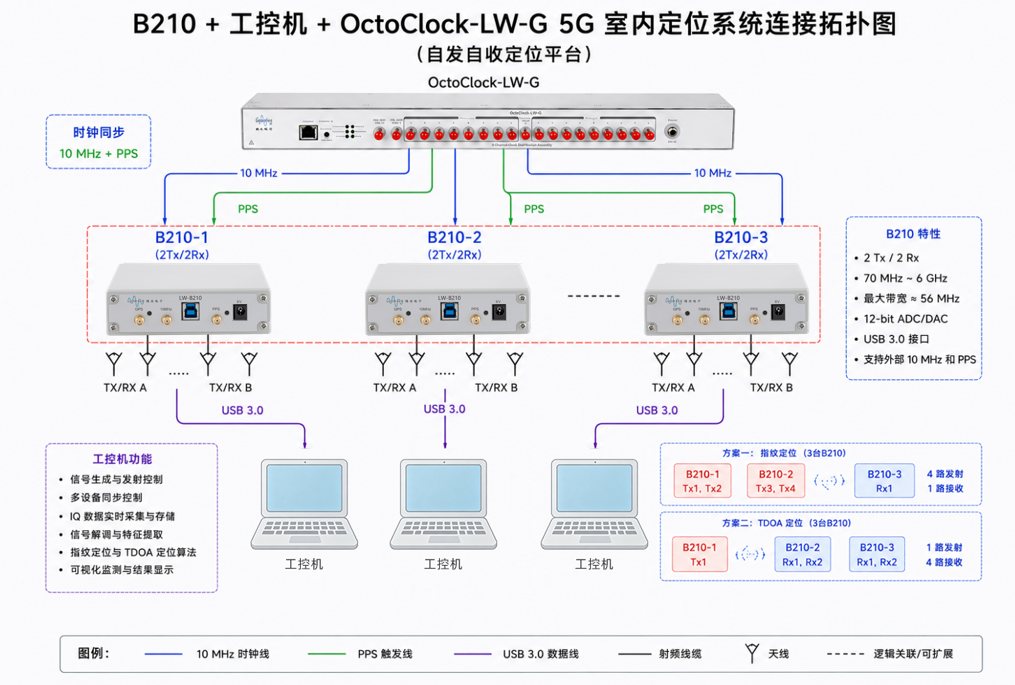

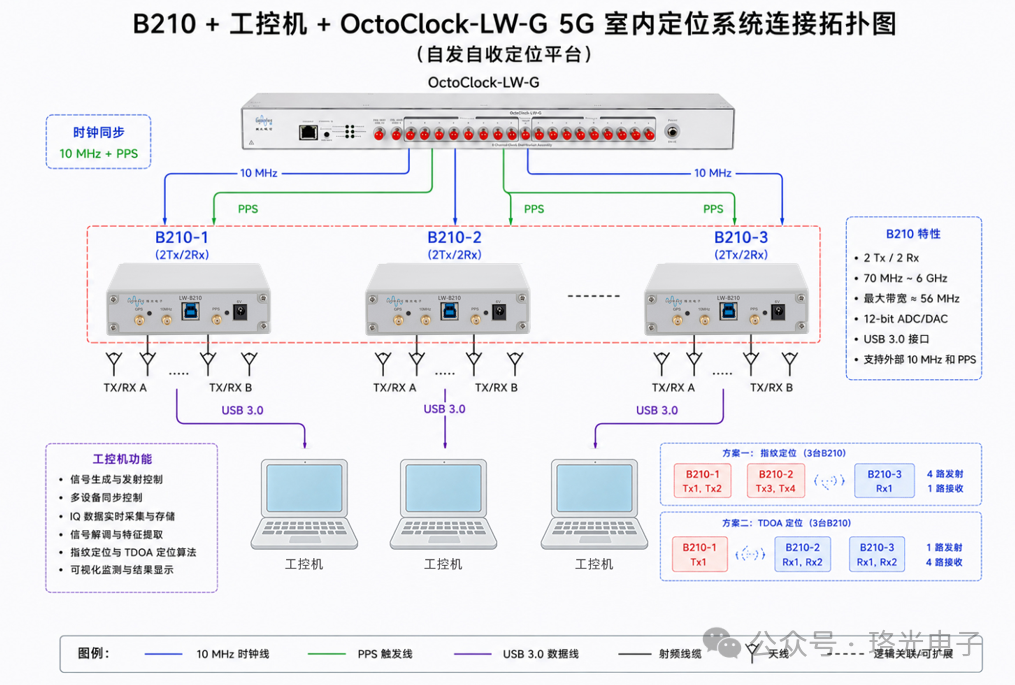

系统连接拓扑
（1）CLK和PPS触发的连接
OctoClock‑LW‑G时钟源为选配组件，可提供8路10MHz时钟信号与8路PPS同步信号。TOA/TDOA定位需严格同步，建议配置。将时钟源的10MHz输出接至LW-B210的REF IN端口，PPS OUT接至LW-B210的PPS IN端口，实现多设备高精度时间同步。
（2）射频的连接
每台LW-B210设备支持两个接收通道和两个发射通道，各射频通道通过射频线缆连接到天线。
（3）数据的连接
各SDR设备通过USB 3.0接口将基带数据传输至对应工控机，完成数据交互与实时处理。
软件架构
本系统软件采用分层模块化架构设计，基于UHD驱动实现硬件控制，具体分为以下七层：
1. UHD设备控制层
2. 5G NR信号生成层
3. 同步控制层
4. IQ数据采集层
5. 实时频谱与相关峰显示层
6. 信道特征提取层
7. 定位算法层
定位模式
模式一：指纹定位模式
指纹定位模式下，两个B210作为发射节点，一个B210作为接收节点。
推荐提取的定位特征包括但不限于：
☆ RSSI/RSRP
☆ CSI幅度与相位
☆ SNR
模式二：TDOA定位模式
TDOA模式下，一个B210作为发射节点，其余两个B210作为同步接收节点。
系统通过相关峰检测实现到达时间估计，并进一步计算各接收节点之间的到达时间差。
TDOA核心关系：
到达时间差:
对应距离差：
其中光速：
规格参数
本系统依托LW-B210软件无线电设备实现5G信号收发，主要技术指标如下：
（1）定位系统覆盖范围20*20米；
单基站静态定位精度优于2米（67%概率）；
可验证单基站定位方法以及多基站定位方法；
支持机器学习等定位算法；
（2）提供二次开发接口；
支持基于5G信号CSI和RSSI等的室内定位和感知算法开发；
（3）可输出信道状态信息(CSI)、信号强度标识(RSSI)、信号到达时间或时间差(TOA/TDOA)等观测量。
系统特点与应用方向
☆ 支持指纹定位与TDOA定位
☆ 支持多设备同步采集
☆ 支持实时IQ数据录制
☆ 支持CSI等信道特征分析
☆ 适用于5G室内定位科研验证
☆ 具备后续扩展更多SDR节点的能力
该系统适用于5G室内定位、无线信道建模、CSI感知、轨迹跟踪、高精度同步采集以及AI定位算法验证等科研方向。
结语
本套基于 LW-B210 搭建的5G室内TDOA / 指纹定位验证系统，依托 OctoClock-LW-G 纳秒级同步时钟实现＜2 米静态定位精度，完整覆盖两种主流室内定位算法的实验需求。平台底层 IQ 原始数据全开放、软件支持二次开发，兼顾教学实训、课题算法迭代与信道建模研究，是轻量化、高性价比的科研实测解决方案。
欲了解详细技术规格或申请方案演示，欢迎联系珞光电子技术团队。
