The Luowave B210 plus is a highly integrated, 2T2R transceiver-capable industrial-grade universal software-defined radio equipment with multiple frameworks via the open-source USRP Hardware Driver (UHD), it has a programmable Xilinx Artix™ 7 XC7A 200T FPGA. With the AD9361 RF front-end, the Luowave B210 plus can provide a maximum real-time bandwidth of 56MHz.

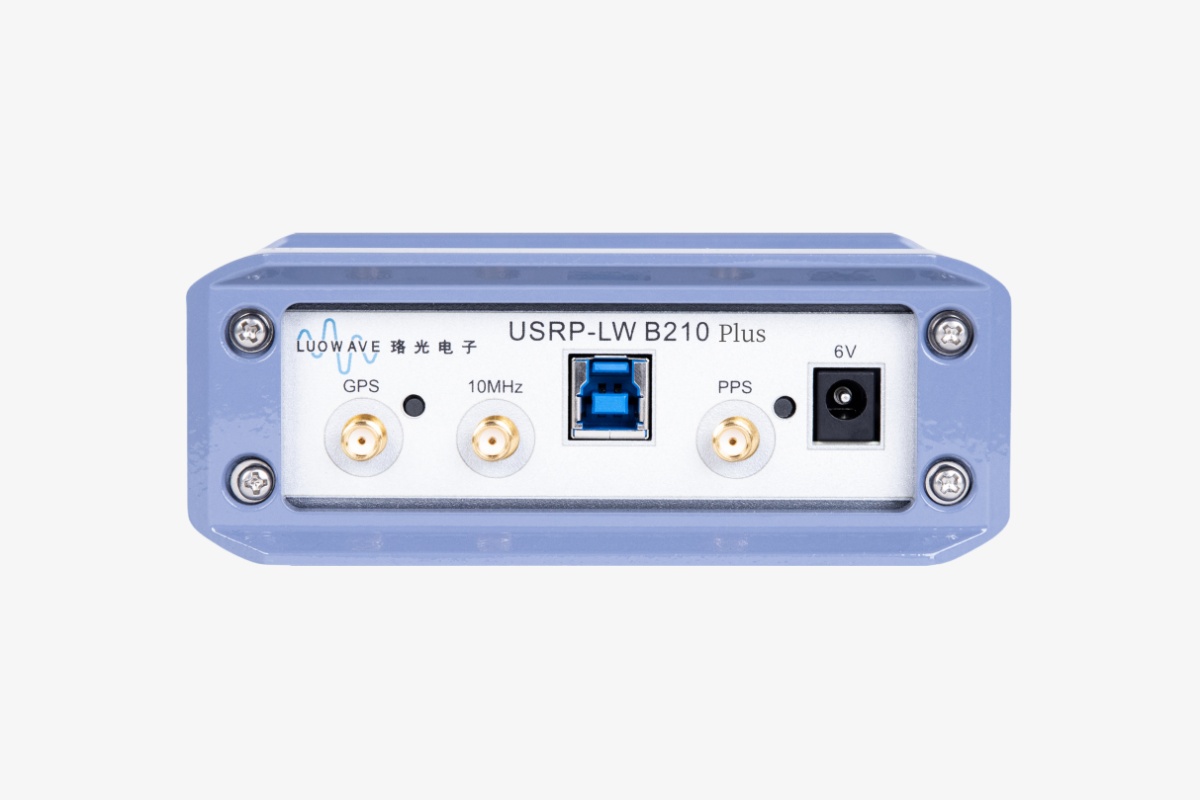

Luowave B210 plus
●
Two-way transceiver, RF range covers 70MHz-6GHz
●
Real-time bandwidth of up to 56 MHz
●
The open-source UHD supports multiple frameworks
●
Using a dual signal chain with AD9361 to provide coherent MIMO capability
●
Using USB 3.0, a maximum transmission rate of 61.44 MSps is provided
●
Support for Xilinx VIVADO versions below 2019.2
Product introduction
Technical parameter
| Input/Output | Single Channel RF Performance | ||
| DC Voltage Input | 6 V | GPS Locked TCXO Accuracy | <1ppb |
| SSB Image/LO Suppression (1GHz) | -40/-50dBc | 1GHz Phase Noise | -102dBc/Hz@10kHz |
| Conversion Module Parameters | |||
| ADC Sampling Rate (Max) | 61.44 MSps | 5GHz | -91dBc/Hz@10kHz |
| ADC Resolution | 12 bits | Max Output Power | 16dBm |
| ADC Wideband SFDR | 78dBc | Input 3rd Order Intercept Point | -20dBm |
| DAC Sampling Rate | 61.44 MSps | Noise Figure | <8.5dB |
| DAC Resolution | 12 bits | ||
| Max Rate with Host (16b) | 61.44 MSps | Physical Properties | |
| LO Accuracy | ±2.0ppm | Size | 17.9×12.7×4.8 cm |
| GPS Unlocked TCXO Accuracy | ±75ppb | ||
